96年 - 096年專門職業及技術人員高等建築師、技師、法醫師暨普通記帳士、96年第二次高等暨普通消防設備人員、普通不動產經紀人土木工程技師#37016

科目：大地工程學 | 年份：96年 | 選擇題數：0 | 申論題數：8

試卷資訊

所屬科目：大地工程學

選擇題 (0)

申論題 (8)

【已刪除】一、山區之地形圖如下圖，表土層厚度約 1 至 2 米，現擬建立連結 A 點至 B 點之公路。請將下圖大致描繪於答案卷，並於其上標出合理之公路路線、說明此區域可能之地質構造、定線的理由及沿線可能遭遇之工程問題。（25 分）註：等高線高程差 100 公尺，露頭所量得之傾向標於圖中且傾角單位為角度，箭頭為河流及其流動方向，岩層界面摩擦角約為 10~18 度。

⑴於壕溝開挖支撐系統中，試說明內部支撐與背拉式地錨支撐各自之優缺點。（8 分）

⑵舉例說明背拉式地錨之種類及其在土木工程中之應用場合。（8 分）

⑶一硬粘土層中之背拉式地錨，其固定端擬使用灌漿技術以改善其固定端之磨擦效應。設此地錨固定端長 6 m，鑽孔之直徑為 100 mm，固定端之有效直徑為 200 mm，硬粘土層之ψ_u = 0° ，c_u = 120 kPa，表面磨擦係數 α 為 0.5，N_c=9，求此地錨之極限承載力。（9 分）

⑴試扼要說明當土壤發生液化時，地表可能造成那些破壞型態？（5 分）

⑵試說明 Iwasaki（1982）液化潛能指數 P_L（Liquefaction Potential Index）之意義，並指出其與抵抗液化之安全係數有何差異。（5 分）

【已刪除】⑶ 921 集集大地震期間，台灣中部地區某鑽孔之地下水位距地表面 2 m，土層主要為均勻之粉土質細砂層，γ_t =18 kN/m³ ，細料含量小於 5%。於當地測站所測得之地震規模 M_w 為 7.6，地表加速度 a_max 為 0.3。設地震所造成之剪應力比為：

，現地標準貫入打擊數對覆土壓力之修正式採

計算，設該粉土質細砂層於地表下深度 z = 9 m 處之現場 SPT-N 值為 12，試依據美國 Seed（1997）所發展出來之簡易經驗法，計算此土壤單元抵抗液化之安全係數。（15 分）註：

1.假設應力折減因子隨地層深度呈線性變化，已知於地表面之應力折減因子 γd =1.0，於地表面下 10 m 深處之應力折減因子 γ_d = 0.9。

2.鑽桿對深度之能量修正公式採：ER(%) = 30 (z /11) + 50 計算。

3.地震規模修正係數採：MSF = 10^2.24 / M _w ^2.56計算。

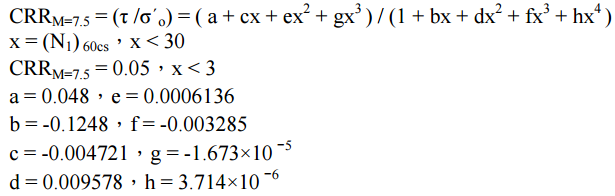

4.土壤之抗液化強度採下列公式計算：

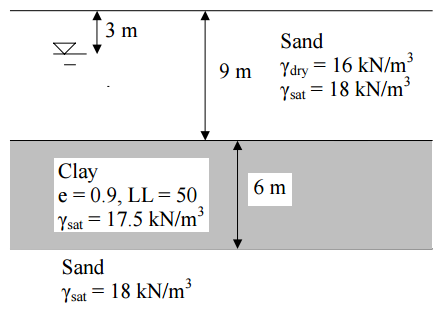

【已刪除】四、有一地層如下圖所示，該處地層之孔隙水壓呈靜水壓分佈，地下水位面位於地表下 3 m 處。該正常壓密粘土：γ_sat = 17.5 kN/m³ , LL = 50, e = 0.9, k = 10^-7 m/sec，如因長期使用需求將粘土層下方砂土層之水頭抽降 5m，則對該粘土層之滲流及壓密狀況將造成何種影響？分別計算粘土層單位面積最大滲流量及壓密沉陷量。（25 分）
