96年 - 096年第二次 關務人員四等關務類電工機械概要#50939

科目：電工機械(概要、大意) | 年份：96年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：電工機械(概要、大意)

選擇題 (0)

申論題 (4)

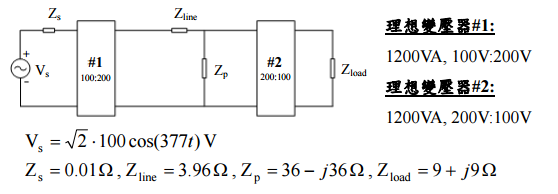

【已刪除】一、某一單相系統電路圖如下所示，請計算分別由電壓源 Vs 所供應及由負載 Zload 所吸 收的總實功各為多少 W（25 分）？
二、若一具 Y-∆型連接之理想三相變壓器之線電壓比為 100V:200V (Y:∆)，則一組三相 Y 型連接，每相大小為 40Ω之電阻負載連接至此變壓器之二次側（∆側）後，由變壓 器一次側可量得之每相等效電阻值為多少Ω（25 分）？
三、一台直流並激式電動機之電樞電阻大小為 1Ω，並激場電阻為 600Ω，在無載時其輸 入的端電壓為 120V，且轉子轉速為 1000rpm（轉／分）。若維持輸入端電壓大小不 變，試問當提供予此電動機滿載之 3A 端電流輸入時，此直流並激式電動機之轉子 轉速為多少 rpm（25 分）？
四、對於同步發電機而言，其轉子的運轉速度將會與所連接之電力系統的操作頻率及發 電機的極數有一定的關係。以操作於 60Hz 環境下之電力系統而言，在驅動同步發 電機的機械系統僅能提供到 600rpm 之轉速條件下，若欲維持三相 60Hz 之發電機供 電，則此一發電機必須具備的極數為多少極（15 分）？若欲提昇此發電機之供電頻 率，則在不考慮機械限制情況下，則應降低或提高驅動系統之機械轉速（10 分）？
