96年 - 96 專利商標審查特種考試_三等_機械工程：機械設計學#39375

科目：機械設計 | 年份：96年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：機械設計

選擇題 (0)

申論題 (4)

【已刪除】一、如圖所示為汽車齒輪箱之齒輪系，其中引擎之主軸與齒輪箱之輸入軸聯結，若齒輪 A 的軸轉速為 1750 rpm，N 表示各對應正齒輪之齒數（如齒輪 A 之齒數 NA 為 20） ，請求取輸出軸之軸速及方向。（25 分）
【已刪除】二、薄管壓力容器如圖所示，內部之蒸汽壓力 P = 500 psi，其中容器之外徑 D = 4 in，容 器厚度 t = 0.08 in，容器兩端是封閉的。如此典型的機械元件，所承受的是三維的應 力狀態，試分析最大剪應力及其對應的方位。（25 分）

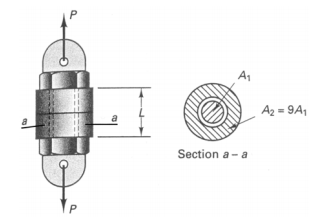

【已刪除】三、一鋼質螺栓（如圖所示斷面積 A1 = 600 mm2）用於固鎖兩個鋼質墊片（斷面積均為 A2 = 5400 mm2，總厚度為 L）。在初始狀態下，螺栓所受應力為 150 MPa，試問當 外力 P = 75 kN 作用下，螺栓之應力狀態有何變化？（25 分）

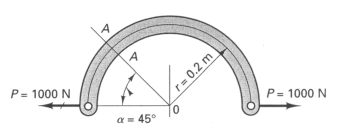

【已刪除】四、機械元件如圖示為半圓樑桿（beam）設計，其半徑 r = 0.2 m，若該元件所受外力 P = 1000 N 分別作用於兩端點，試分別計算在 45°角（α = 45°）之斷面上所承受之 軸心力（axial force）、剪力（shear force）及對應之力矩（bending moment）。 （25 分）
