97年 - 097年地方3等_電力工程#37035
科目:
電力系統 |
年份:
97年 |
選擇題數:
0 |
申論題數:
7
試卷資訊
所屬科目:
電力系統
選擇題 (0)
申論題 (7)
⑴節點 4 發生單相接地故障。(10 分)
⑵節點 2 發生線間故障。(10 分)
⑴試求此輸電線之相位常數β(單位:弳度/公里) 與突波阻抗Z
c
(單位:歐姆)。 (10 分)
⑵若裝設理想電抗器於受電端,以期移除受電端負載後,送電端與受電端電壓大小 皆維持在 420kV,試決定所需的每相電抗值與三相 Mvar 值。(10 分)

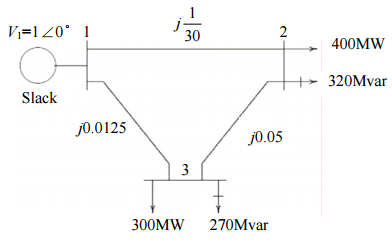

【已刪除】三、如圖所示之三匯流排電力系統中,發電機位於匯流排 1,電壓為 1∠0
o
標么,在 匯流排 2 與匯流排 3 的負載則標示於圖上,輸電線路阻抗則以 100MVA為基準之 標么阻抗標示於圖上。忽略輸電線路電阻與並聯電容效應,試利用高斯賽達法( Gauss-Seidel)進行一次疊代後,求出匯流排 2 與匯流排 3 的電壓V
2
與V
3
(以直角座 標表示),假設
。(20 分)

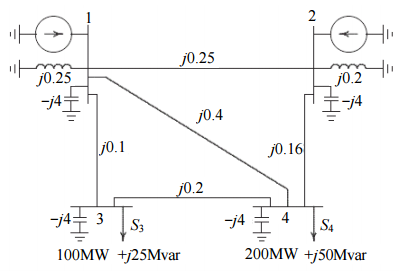

【已刪除】四、如圖所示之三相電力系統,以 100MVA為基準時,在匯流排 1 與匯流排 2 的發電機 係以其標么電抗及等效電流源表示,線路則以π模型及標么表示;在匯流排 3 與 匯流排 4 的負載則以MW與Mvar表示。假設匯流排 3 與匯流排 4 之電壓各為 1 標 么,試將負載轉換為標么阻抗,再求此系統之導納矩陣Y
bus
。(20 分)

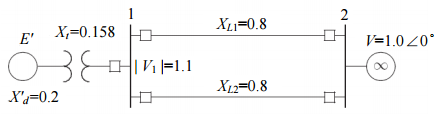

【已刪除】五、如圖所示之電力系統中,60Hz 同步發電機與系統 MVA 基準值相同,同步發電機之 暫態電抗為 0.2 標么,慣性常數為 5.66MJ/MVA。在相同的基準下,變壓器與二條 輸電線路之電抗標么值標示於圖上,無限匯流排 2 的電壓亦如圖示。發電機傳送 0.77 標么之實功率至匯流排 1,匯流排 1 之電壓大小為 1.1 標么。若在匯流排 1 發 生三相短路故障,故障阻抗為 0.082 標么,並假設發電機之激磁電壓不變,試求故 障期間之搖擺方程式(Swing Equation)。(20 分)
