97年 - 97 高等考試_二級_機械工程:機械設計學#38662
科目:
機械設計 |
年份:
97年 |
選擇題數:
0 |
申論題數:
7
試卷資訊
所屬科目:
機械設計
選擇題 (0)
申論題 (7)
【已刪除】一、下圖所示有一沖頭用來在鋼板上沖製圓孔,該沖頭之直徑為 20 mm,鋼板之厚度為 6.5 mm。假設沖頭之出力為 P = 125 kN,請求出鋼板所受之平均剪應力及沖頭所受 之平均壓應力(不考慮該沖頭之衝擊影響)。(25 分)

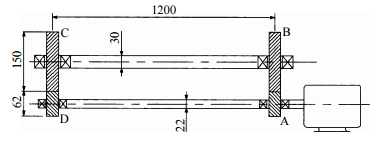

【已刪除】二、下圖所示為一齒輪磨耗壽命測試設備之概念圖。齒輪之組裝方式為先將齒輪 A、B 及 C 組合,再將齒輪 C 固定。接著將齒輪 D 之軸扭一角度 θ = 2°,再將齒輪 D 與 C 囓合,此時即有一預扭矩存在於系統中。請計算每一軸所受之最大剪應力。軸之剪 力模數(Shear Modulus)為 79.3 GPa,長度單位為 mm。(25 分)
⑴滾珠軸承之L
10
壽命(5 分)
⑵液動軸承(Hydrodynamic bearing)(10 分)
⑶動力螺桿(Power screw)之自鎖(Self-locking)現象(5 分)
⑷金屬加工硬化現象(5 分)

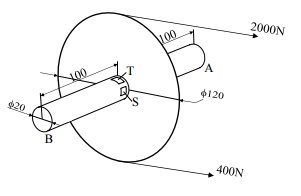

【已刪除】四、下圖所示為一軸,其長度為 200 mm、軸徑為 20 mm,該軸兩端分別由 A、B 兩個 軸承支撐。有兩力(各為 2000N 及 400N)分別作用於皮帶輪上。請計算並繪圖表 示作用於軸頂面(T)及軸側面(S)兩個位置的應力值(不考慮應力集中現象)。 (25 分)
