98年 - 098年基層警察人員、98年稅務人員、98年退除役軍人轉任、海岸巡防人員、關務人員、國軍上校以上軍官轉任3等_電機工程#34120

科目：電力系統 | 年份：98年 | 選擇題數：0 | 申論題數：10

試卷資訊

所屬科目：電力系統

選擇題 (0)

申論題 (10)

⑴電暈（Corona）
⑵集膚效應（Skin Effect）
⑶擺動方程式（Swing Equation）
⑷ B 係數（B 損失係數）
⑸突波阻抗負載（Surge Impedance Loading）
⑹對稱分量（Symmetrical Component）
二、說明差動電驛之動作原理及其用途。（10 分）
三、有一組不平衡三相電壓 Va =10∠0° V，Vb = 0 V，Vc=10∠180°V，試求 b、c 兩相 正、負相序之對稱分量。（20 分）
四、有一頻率 60 Hz之同步發電機經由輸電線連接電力系統，發電機慣性係數H = 5 百萬 焦耳/百萬伏安，電力角方程式為Pe = 2.5sinδ pu，若其電機輸入功率Pm = 1.0 pu，則其 臨界清除角度與臨界清除時間為何？（20 分）

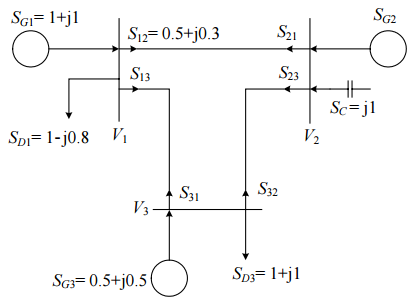

【已刪除】五、如圖所示之電力系統，若 |V1 | =  |V2 | =  |V3 | 且各傳輸線只計其感抗，試求複功率S23及SG2 為多少pu？（20 分）
