98年 - 098年高等一級暨二級2級_電力工程#38303
科目：
電力系統 |
年份：
98年 |
選擇題數：
0 |
申論題數：
9
試卷資訊
所屬科目：
電力系統
選擇題 (0)
申論題 (9)
【已刪除】⑴若假設送電端的電壓
S 與受電端電壓
R 是固定常數。當
= 0時，請推導傳輸 線所傳送的虛功率 Q 為何？（10 分）
【已刪除】⑵若假設送電端的電壓
S 與受電端電壓
R 是固定常數。當
= 0時，請推導傳輸 線所能夠傳輸的最大實功率P
max
為何？（15 分）
⑴請畫出正序、負序、零序等三個序網路阻抗圖。（10 分）
⑵假設故障點接地阻抗為Z
f
＝j0.05 標么，請計算匯流排 3 發生三相短路故障的故障 電流。（5 分）
⑶假設故障點接地阻抗為Z
f
＝j0.05 標么，請計算匯流排 3 發生單線接地故障的故障 電流。（10 分）
【已刪除】⑴計算負載電流
AB 與
BC。（5 分）
【已刪除】⑵計算線電流
A、
B 以及
C。（10 分）
⑶計算線電流的正序、負序以及零序成分。（10 分）

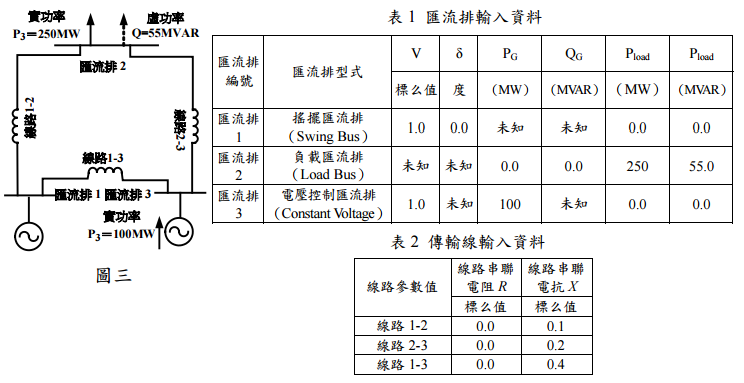

【已刪除】四、圖三顯示一個 3 個匯流排的電力系統單線圖。匯流排 1 是一個搖擺匯流排且電壓為
1 =1.0∠ 0°標么。匯流排 2 是負載匯流排，且負載為 250MW 與 55MVAR。匯流排 3 是電壓控制匯流排。匯流排詳細的各項參數值如表 1 所示，且以 100MVA 為基值。 傳輸線的各項電抗參數值如表 2 所示。請使用 Newton-Raphson 法，計算疊代 1 次 之匯流排 2 的電壓大小 °
與電壓相角
。假設下列參數的初始值：匯流排 2 的 電壓大小為
=1.0標么 ° ；匯流排 2 的電壓相角為
=0 ；匯流排 3 的電壓相 角為
。（
）（25 分）
