98年 - 098年高等三級暨普通高3_電力工程#38040

科目：電力系統 | 年份：98年 | 選擇題數：0 | 申論題數：10

試卷資訊

所屬科目：電力系統

選擇題 (0)

申論題 (10)

⑴ Y-Y 接（10 分）
⑵△-Y 接（10 分）
⑴請建立此系統之導納矩陣[Y]Bus？（5 分）
⑵為進行電力潮流分析，匯流排i = 1,2,3，在參數Vi、Pi、Qi及δi中，請說明何者為 已知固定之輸入變數，何者為未知待求之狀態變數（計算功率pu值時亦以 100 MVA為基底）？（5 分）
【已刪除】⑶ 請使用高斯 - 賽德法，以匯 流 排電壓初始值為 =1.05+ j0.0(pu)  , 進行第一次疊代，計算匯流排 2 電壓的大小 與相角，以及匯流排 3 電壓的大小與相角，以 pu 表示，計算時取到小數點第四 位。（10 分）

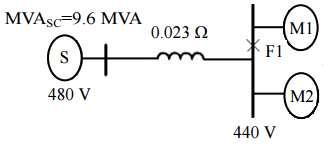

【已刪除】三、某電力系統如下圖所示，圖中兩台同步電動機連接在電壓為 440 V 之電動機匯流排 上，其次暫態電抗以 480 V、2000 kVA 為基底，分別為 及 。 此電動機匯流排經由一條阻抗為 0.023 Ω 之線路與系統電源相連接，系統電源的電 壓為 480 V，短路容量為 9.6 MVA，當於 F1 發生三相直接短路故障，若忽略負載電 流，請計算初始之對稱故障電流有效值為多少 kA？（20 分）
⑴請計算在正常運轉時，發電機 G1 內部暫態內電勢E'q及功率角δ？（10 分）
⑵假設斷路器 B1 因故意外跳脫，請計算在匯流排 a 的發電機 G1，其最大之轉子搖 擺角度（rotor swing angle）δ為多少度？（10 分）
⑴當 CT 負擔為 1.0 Ω 時，CO 所能偵測之最小故障電流？（10 分）
⑵當 CT 負擔為 5.0 Ω 時，CO 所能偵測之最小故障電流？（10 分）
