99年 - 099年高等一級暨二級電力工程#35818

科目：電力系統 | 年份：99年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：電力系統

選擇題 (0)

申論題 (6)

【已刪除】一、下列三部發電機之發電成本函數（單位：$/h，h：小時）為
P1，P2 與 P3 之單位為 MW。假設初始 Lamda 值為 λ = 7.5 $/MWh，並忽略發電 機之輸出上下限與線路損失，試利用 Lamda 疊代法（λ-iteration）計算負載量為 PL= P1+P2+P3 = 1335 MW 時之總發電成本。（20 分）

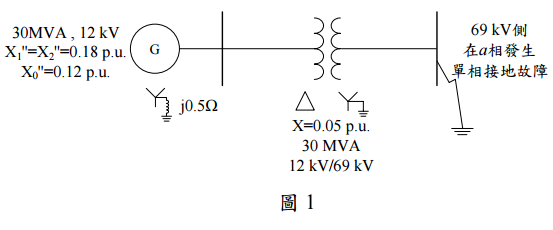

【已刪除】二、一部 30 MVA，12 kV 之發電機聯結至一部 Delta-Ground Wye（Δ-Y grounded）接法 之變壓器，形成一獨立之電力系統，如圖 1 所示，其中各阻抗係由元件之基準值求 得，如圖 1 中標示。若有單相接地（故障接地阻抗為零）故障於變壓器 69 kV 側之 a 相發生，試求故障時，發電機側的 a、b 及 c 相電流，請以安培表示。假設故障前， 變壓器 69 kV 側 a 相電壓具有零度的相角。（20 分）
三、試說明快速解耦負載潮流（Fast Decoupled Load Flow）之解法及其應用限制，此法 與牛頓（Newton-Raphson）法求解負載潮流有何不同？（20 分）

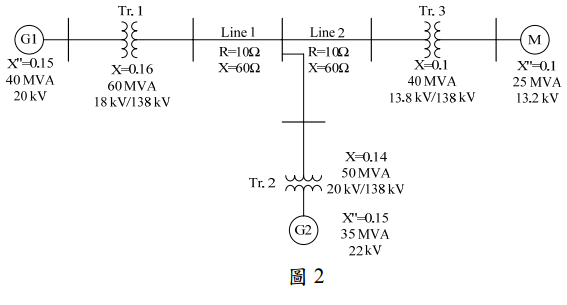

【已刪除】四、如圖 2 所示之電力系統，圖中標示之每一元件阻抗標么值（p.u.）係由其電壓、電 流與 MVA 基準值決定。試以輸電線之 138 kV，100 MVA 做基準，假設此系統在無 載的情況，畫出以標么值表示之系統阻抗圖。（20 分）
⑴試求輸電線每公尺長之正序電感與正序電容值。（10 分）
⑵將⑴的結果轉換為每公里長之串聯 R+jX 與並聯 MVAR 值，假設以 69 kV， 100 MVA 為基準。（10 分）
