99年 - 99 交通事業郵政升資考試_員級晉高員級_技術類（選試機械設計）：機械設計#38079

科目：機械設計 | 年份：99年 | 選擇題數：0 | 申論題數：9

試卷資訊

所屬科目：機械設計

選擇題 (0)

申論題 (9)

⑴設計上使用飛輪可以達成那些功能？（5 分）

⑵假設飛輪的能量皆儲存於其輪緣（rim），則慣性力矩（moment of inertia）需求為 0.7kg•m² 之飛輪，若其輪緣之平均半徑為 180 mm 時，輪緣的質量應為多少？（10 分）

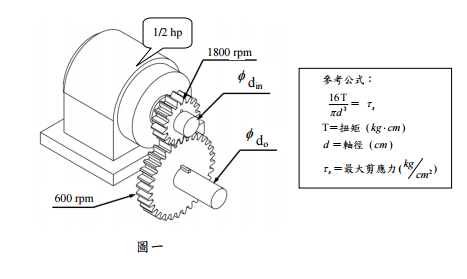

【已刪除】二、如圖一所示一具馬力 1/2 hp，轉速 1800 rpm 之馬達，藉由正齒輪（spur gear）減速輸出能量，請問若馬達軸徑為直徑 16 mm 時，輸出端之軸徑應為多少較適當？（假設馬達軸與出力軸使用相同材質之鋼）（15 分）

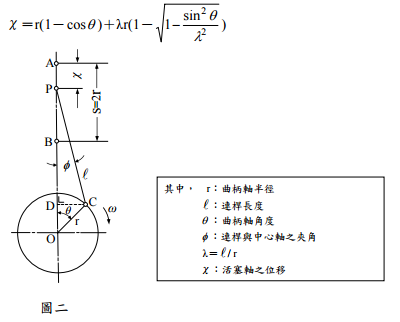

【已刪除】⑴如圖二所示之汽缸連桿，請證明活塞軸之位移量χ：（15 分）

⑵設計汽油汽缸之活塞（piston）應考慮那些因素，並繪製一活塞頭之設計草圖（sketch）。（15 分）

⑴請說明以鉚釘結合之優缺點。（10 分）

⑵滾動軸承選用時之基本動態荷重（basic dynamic load rating，c_d ）及基本靜態荷重（basic static load rating，c_s ），其意義為何？（10 分）

⑴設計上使用墊圈之目的為何？（10 分）

⑵何謂齒輪加工之下切（under cut）？如何可以避免？（10 分）
