99年 - 99 普通考試_土木工程：結構學概要與鋼筋混凝土學概要#29663

科目：結構學概要與鋼筋混擬土學概要 | 年份：99年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：結構學概要與鋼筋混擬土學概要

選擇題 (0)

申論題 (4)

【已刪除】一、設有如圖一所示之桁架，試求反力及各桿桿力。（25 分）
【已刪除】二、設有如圖二所示之複合梁，A、G 點為固定端，C、E、F 點為鉸接，D 點為滾支承。 試繪此梁之剪力圖及彎矩圖。（25 分）
【已刪除】三、懸臂梁空心斷面如圖所示，梁寬 50 cm，深 75 cm，上緣為拉力側配置 4-D32，下緣 為壓力側配置 2-D25，箍筋採用 D13，若以雙筋梁計算，則此梁斷面可承載之設計 彎矩 u值為何？（25 分）

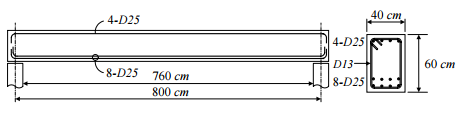

【已刪除】四、矩形梁，寬度 40 cm，深度 60 cm，斷面如圖所示。假設此梁除了自重外，另承受均佈 靜載重Wd = 3,000 kgf/m和均佈活載重Wl = 6,000 kgf/m。若梁剪力筋採用D13 鋼筋，且 其保護層均依規範規定，試求梁端支承面處所需剪力筋間距為何？（25 分）
