99年 - 99 身心障礙特種考試_三等_機械工程：機械設計#35439

科目：機械設計 | 年份：99年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：機械設計

選擇題 (0)

申論題 (4)

一、試繪流程圖說明機械設計之完整流程。（25 分）
二、優先數字（preferred number）R20=1.122，試求 R(20/4) 從 100 到 1000 之導出數列 （derived series）。（25 分）
三、有一組零件須考慮軸與孔之配合，公稱尺寸為 40 毫米（mm），若為單向公差，最 小餘隙為 0.010 毫米，最大餘隙為 0.050 毫米，軸之公差為 0.015 毫米，孔之公差為 0.025 毫米，若採用基軸制，試問軸和孔之尺寸各為多少？（25 分）

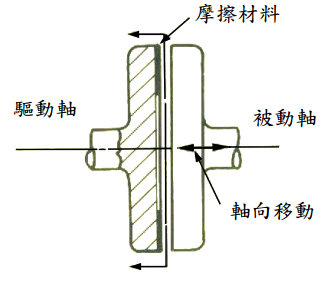

【已刪除】四、一圓形離合器（clutch）如圖所示，圓盤之內直徑與外直徑分別為 d 與 D，摩擦係 數為 f，軸向力 F 作用於驅動軸與被動軸，假設為均勻磨耗，試求作用之扭矩。 （25 分）
