99年 - 99 鐵路特種考試_員級_電力工程、電子工程：基本電學#46852

科目：鐵路◆基本電學（概要） | 年份：99年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：鐵路◆基本電學（概要）

選擇題 (0)

申論題 (6)

一、⑴請說明庫倫定律（Coulomb’s law）並列出其數學公式。（10 分）
⑵請說明材料電阻為何有些具有正溫度係數而有些則具有負溫度係數？（10 分）
二、有一導線之截面如圖一所示，假設其直徑為 2 mm，A部分為銅材料，B部分為鉑材 料，整條導線，A和B之截面積相等，其長度為 1 公尺，求此導線兩端之電阻為何 ？已知銅材料之電阻係數（resistivity）為 1.72 × 10-8 Ω-m，鉑材料之電阻係數為 1 × 10-7 Ω-m。（20 分）

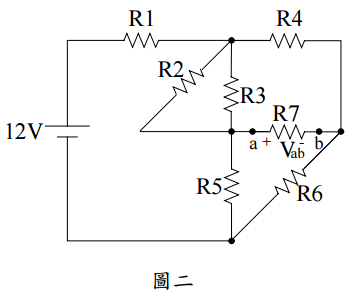

三、如圖二所示電路，其中R1= 20 Ω，R2 =24 Ω，R3= 24 Ω，R4= 60 Ω，R5= 20 Ω， R6= 20 Ω，求R7 = 12 Ω及R7 = 24 Ω時Vab電壓分別為多少伏特？（20 分）

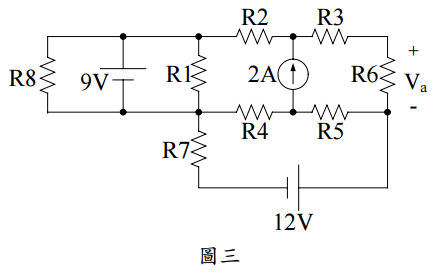

四、如圖三所示電路，其中R1= 8 Ω，R2 = 8 Ω，R3= 2 Ω，R4= 8 Ω，R5= 12 Ω， R6 = 10 Ω，R7= 20 Ω，R8= 6 Ω，求Va之電壓為多少伏特？（20 分）
五、如圖四所示電路，假設在時間t = 0 時，電容C之初始電壓為 0 V，開始充電，試推 導t ≥ 0 時電容電壓vC、電流iC及電阻電壓vR之時間函數，同時畫出vC–t（縱軸為vC 橫軸為t）、iC–t及vR–t之曲線。（20 分）
