13.如【圖9】所示，若 V＝36 V，則下列敘述中哪些正確？
(A)流經 4 Ω 電阻之電流為 2 A
(B)流經 8 Ω 電阻之電流為 3 A
(C)流經 12 Ω 電阻之電流為 3 A
(D)流經 2 Ω 電阻之電流為 1 A
答案：登入後查看
統計： A(62), B(587), C(150), D(45), E(0) #1724647
統計： A(62), B(587), C(150), D(45), E(0) #1724647
詳解 (共 2 筆)
江戶川兩津
#3063481

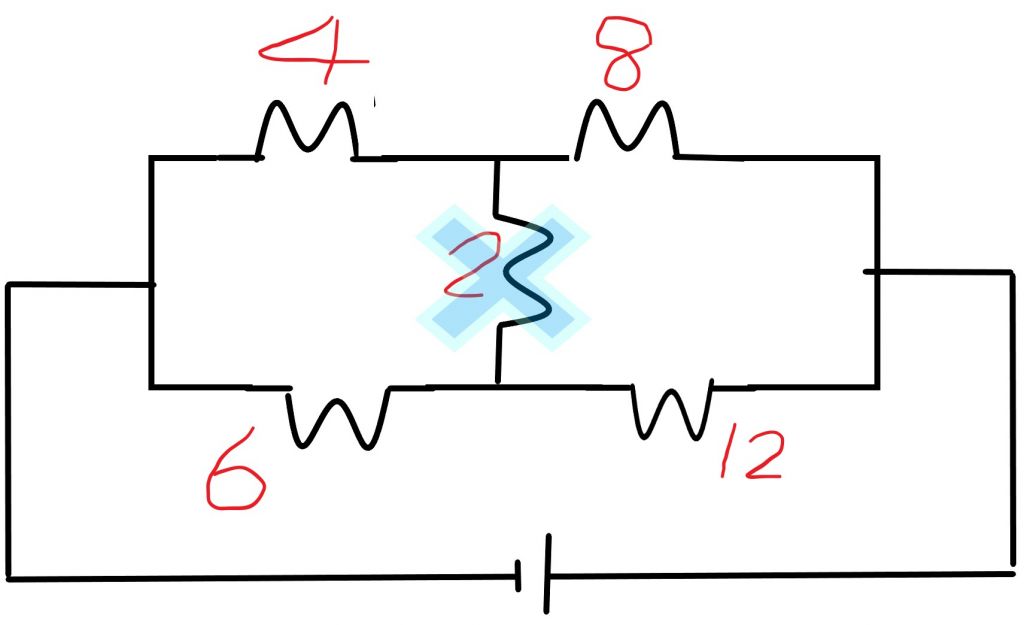

圖可改畫成如下
因為中間不會有電流經過所以可視同無電線存在。
因此該圖為"並聯"
電阻 : 1/(4+8) + 1/(6+12) = 36/5歐姆
V = I*R 代入
10 = I * 36/5 ， 得 I = 5(A)
電阻比為12 : 18 = 2 : 3
電流比則反比為3 : 2
因此流經 4、8的電流為3A，流經6、12的電流為2A。
