13. NPN型雙接面電晶體（BJT）作放大器使用時，電晶體的基極必須呈現：
(A) 較射極為正
(B) 較射極為負
(C) 較集極為正
(D) 與射極電壓相同

答案：登入後查看
統計： A(709), B(97), C(83), D(52), E(0) #3171017

詳解 (共 2 筆)

確實

B2 · 2024/02/26

#6035094

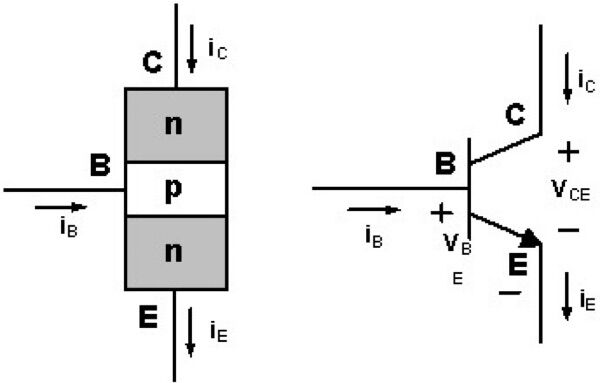

當NPN型雙接面電晶體（BJT）作為放大器使用時，基極必須比射極呈現更正的偏置電壓，才能讓電流從射極流向基極，進一步驅動電晶體工作。這種情況下，基-射極間呈現的是正偏，通常稱為『順偏』。

B3 · 2025/09/21

#6767559

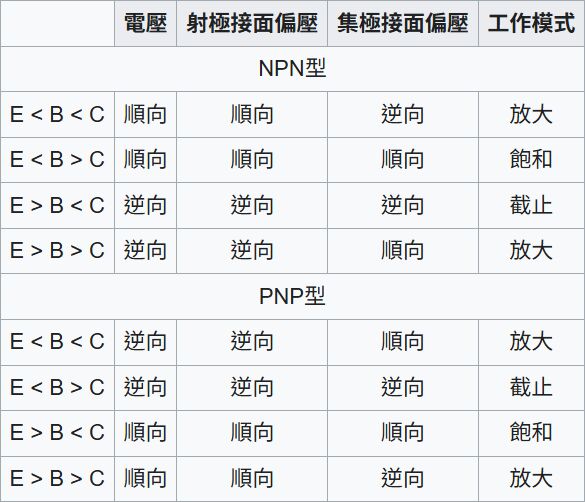

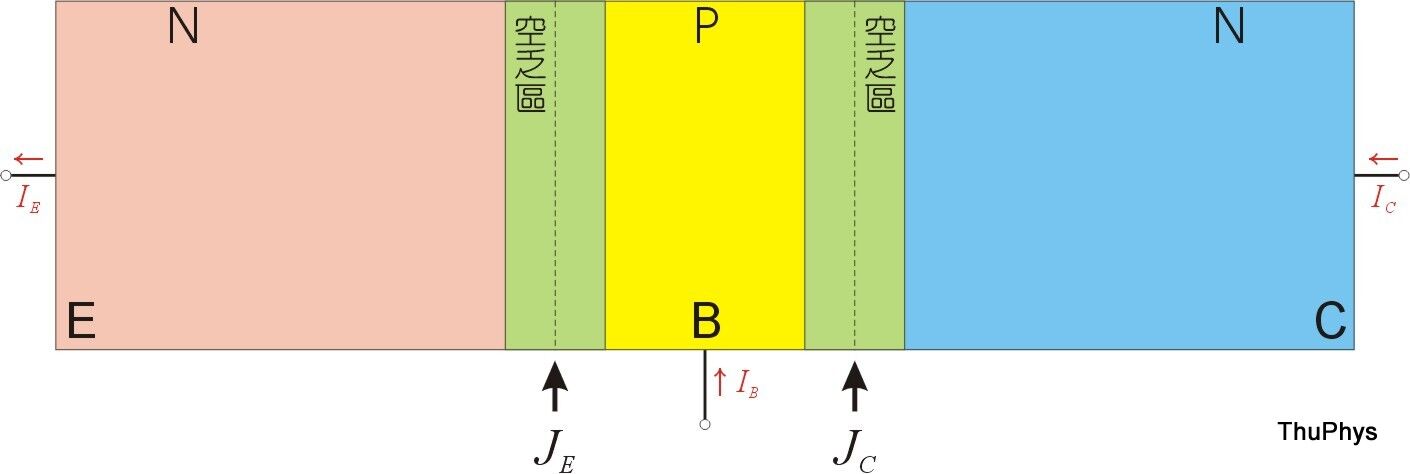

電晶體的三個工作區

電晶體依所加偏壓不同，可分成三個工作區域。

1）飽和區（saturation region）

2）主動區（active region）

電晶體被拿來作為放大器使用時，即在主動區工作。

當 $latex.php?latex=V_%7BBE%7D&bg=FFFFFF&fg=000000&s=0$ 順偏、 $latex.php?latex=V_%7BBC%7D%20&bg=FFFFFF&fg=000000&s=0$ 逆偏(=電流I_C從C流向B)。此時 $latex.php?latex=I_C%20%3D%20%5Cbeta%20I_B&bg=FFFFFF&fg=000000&s=0$ ，電晶體工作於線性放大區， $latex.php?latex=I_B&bg=FFFFFF&fg=000000&s=0$ 控制 $latex.php?latex=I_C&bg=FFFFFF&fg=000000&s=0$ ，BJT電晶體當成訊號放大器使用。
