21 一棟防火構造建築物，其中展覽室長 20 公尺、寬 20 公尺、高 6 公尺，天花板具有一個 50 公分的樑，將其平均分為兩個區域，試問使用補償式局限型一種探測器時，最少應設置幾顆探測器於該區域當中？
(A)9
(B)8
(C) 10
(D) 11

答案：登入後查看
統計： A(201), B(272), C(926), D(108), E(0) #3251271

詳解 (共 3 筆)

#6185482
十幾年來第一次考區劃分隔的計算題
我在108年的此題就做過區劃分隔的討論，出題老師被我提醒該考變化題了
ㅤㅤ
第119條 探測器之區劃為40公分高以上的樑，但偵煙或差動分布型容許60公分高
因為熱的局部累積不易超過40公分，煙或是廣域的熱(分布型)就以60公分計算
ㅤㅤ
本題使用補償侷限型一種
50公分的樑高會使探測區域分為兩個
兩個要分開計算，每個區劃 20*20/2=200m2
第120條 補償侷限型一種，防火構造，在4~8公尺高的天花板有效面積為45m2
200/45=4.44...，取5個
一個區劃取5個，兩個區劃就是5*2需要10個

--反之
若是樑高只有39公分就不必區分區劃
20*20/45=8.88...，此單一區劃取9個
答案不一樣
22
0
#6353205
依各類場所消防安全設備設置標準
第 119 條
探測器之探測區域，指探測器裝置面之四周以淨高四十公分以上之樑或類似構造體區劃包圍者。但差動式分布型及偵煙式探測器，其裝置面之四周淨高應為六十公分以上。

第 120 條
差動式局限型、補償式局限型及定溫式局限型探測器，依下列規定設置:
一、探測器下端，裝設在裝置面下方三十公分範圍內。

二、各探測區域應設探測器數，依下表之探測器種類及裝置面高度，在每一有效探測範圍，至少設置一個。

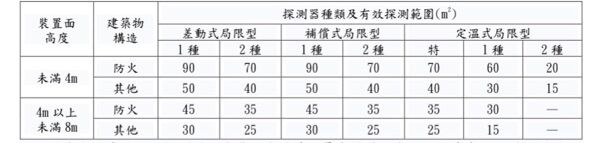

67e8a30db8518.jpg題目要求設補償式局限性探測器
依據第120條附表
補償式局限性探測器在本題建築物6公尺高的情況下有效探測範圍是45公尺
原本應該是依本題建築物展覽室總樓地板面積20*20=400平方公尺去檢討設置數量的
但是題目另說明建築物天花板具有一個50公分的樑將其平均劃分成兩個區域
所以依據第119條得知補償式探測器的有效探測範圍內不包含40公分以上的樑
意思是40公分以上的樑就會影響偵溫的效果
故本題在設置補償式探測器的設計上因50公分的樑被區劃成兩塊各200平方公尺的區域
200/45=4.44設置時只能超過不能低於標準值故一個區域要設置5個
展覽室整個區域要設置10個

17
0
#6129335
第 119 條 探測器之探測區域，...

(共 328 字，隱藏中）
前往觀看
14
1
