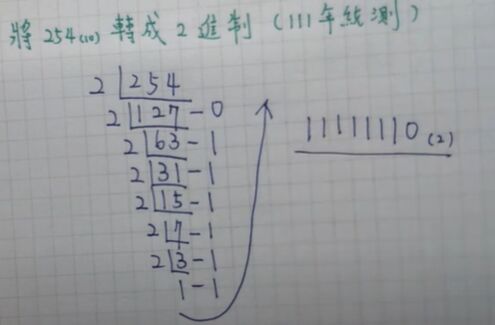

24. 十進制數字 254 轉換為二進制數字，下列何者正確？
(A) 11111110
(B) 10000001
(C) 01111111
(D) 01111110

25. 一個 8 位元的二進制數字系統採用 2 的補數來表示負數，若將 16 − 32 的十進制減法運算 結果儲存至此系統，則下列何者正確？ (A) 11110000 (B) 00010000 (C) 10010000 (D) 11101111

26. 如圖 ( 六 ) 所示之數位電路，為下列何者之設計？ (A) 多工器 A (B) 加法器 (C) 比較器 (D) 減法器

27. 圖 ( 七 ) 為共陽極的七段顯示器，當輸出數字為 3 時，則顯示器接腳 ABCDEFG 的輸入 電位依序列出，下列何者正確？( 註： 1 代表高電位，0 代表低電位 ) (A) 0000110  (B) 0000011  (C) 1111001 (D) 1100000

28. 圖 ( 八 ) 為一使用 4 位元加法器所設計的數位電路，其中輸入訊號為 A3 A2 A1 A0、X3 X2 X1 X0 和前級進位輸入 ( Carry - In ) C0。當 C0 = 1 且輸入訊號 A3 A2 A1 A0 = 1010 和 X3 X2 X1 X0 = 0101，則進位輸出 ( Carry - Out ) C1 與輸出訊號 S3 S2 S1 S0 為何？ (A) C 1 = 0 且 S 3 S 2 S 1 S 0 = 0101 (B) C 1 = 0 且 S 3 S 2 S 1 S 0 = 1111(C) C 1 = 1 且 S 3 S 2 S 1 S 0 = 0101 (D) C 1 = 1 且 S 3 S 2 S 1 S 0 = 1111

29. 全加器的輸入訊號為 A、B 與前級進位輸入 ( Carry - In )，輸出訊號為和 S 與進位輸出 ( Carry - Out ) ，關於全加器的功能敘述與邏輯運算式，下列何者錯誤？ (A) 的功能與半加器相同 (B) S = A ⊕ B ⊕ (C) (D) 多個全加器之間可進行串接以成為更多位元的加法器

30. 如圖 ( 九 ) 所示，當輸入訊號 J = K = 1 時，若輸入之時序脈波 clk 頻率為 100 MHz，則輸出 Q 之頻率為何？ (A) 25 MHz  (B) 50 MHz  (C) 100 MHz (D) 200 MHz

31. 圖 ( 十 ) 是一 D 型正反器，其輸入端與輸出端波形之關係，下列何者正確？ (A) (B)   (C) (D)

32. 用 4 個 4 × 1 多工器及 4 個 D 型正反器 ( D 3 D 2 D 1 D 0 ) 來設計通用型移位暫存器 ( Universal Shift Register ) ，具有向左移位、向右移位、平行載入 ( I 3 I 2 I 1 I 0 → D 3 D 2 D 1 D 0 ) 及不變等功能， 電路如圖 ( 十一 ) ，S1S0 為多工器的選擇線，其功能描述下列何者正確？ (A) S1 S0 = 00 時，平行載入 (B) S1 S0 = 01 時，不變(C) S1 S0 = 10 時，向右移位 (D) S1 S0 = 11 時，向左移位

33. 圖 ( 十二 ) 是使用 555 定時器及 D 型正反器設計一個脈波產生器， 為 + 5V ~ +15V ，如果 T 的輸出脈波頻率為 1 KHz，當 C1 = 0.01 μ F 時，下列何種電阻組合最適合？(A) R1 = 10 K Ω，R2 = 30 K Ω (B) R1 = 15K Ω，R2 = 45 K Ω(C) R1 = 20 K Ω，R2 = 60 K Ω (D) R1 = 30 K Ω，R2 = 90 K Ω

34. 使用兩個正反器設計一個 2 位元同步計數器，其狀態用 Q1Q0 表示，Q1Q0 = 00 時，代表 狀態 S0；Q1Q0 = 01 時，代表狀態 S1；Q1Q0 = 10 時，代表狀態 S2；Q1Q0 = 11 時，代表狀態S3。若輸入為 X，其狀態圖如圖 ( 十三 ) ，則下列狀態表何者正確？ (A)(B)(C)(D)
