28 某正齒輪組由 16 齒的小齒輪與 40 齒的大齒輪組成。其徑節=2，壓力角 20 度。下列敘述何者正確？
(A)模數為 0.5
(B)中心距為 28 英吋
(C)周節為 1.57 英吋
(D)小齒輪基圓直徑為 8 英吋

答案：登入後查看
統計： A(392), B(175), C(812), D(232), E(0) #2018590

詳解 (共 8 筆)

#3871314

正齒輪組-兩齒輪之模數相同


徑節=齒數/節圓直徑（英吋）
      2=16/節圓直徑（英吋）

節圓直徑=8英吋

模數=節圓直徑（mm）/齒數

1英吋=25.4mm
8英吋= 8 x 25.4 = 203.2(mm)
模數= 203.2 / 16 =12.7

（A）模數為12.7

外切中心距=（直徑相加）/ 2
小齒輪直徑=8英吋
大齒輪直徑=40/2=20英吋
（20+8）/ 2=14英吋

（B）中心距為14英吋

周節 x 徑節 = pi

周節 = pi / 徑節 = 3.14 / 2 = 1.57

（C）周節等於 1.57 （正確）

基圓直徑=節圓直徑 x cos壓力角

8英吋 x cos20 = 7.52英吋

（D）小圓基圓直徑為7.52英吋


27
1
#3425163
 Pd 代表徑節，以 z 代表齒數，以 ...
(共 205 字，隱藏中）
前往觀看
21
0
#3743530
Pd=2Pd=T/D(in)2=16/D...
(共 34 字，隱藏中）
前往觀看
7
1
#3425303
8英吋是節圓
(共 8 字，隱藏中）
前往觀看
4
0
#3426599
感謝2F,已修改
(共 10 字，隱藏中）
前往觀看
1
1
#5644823

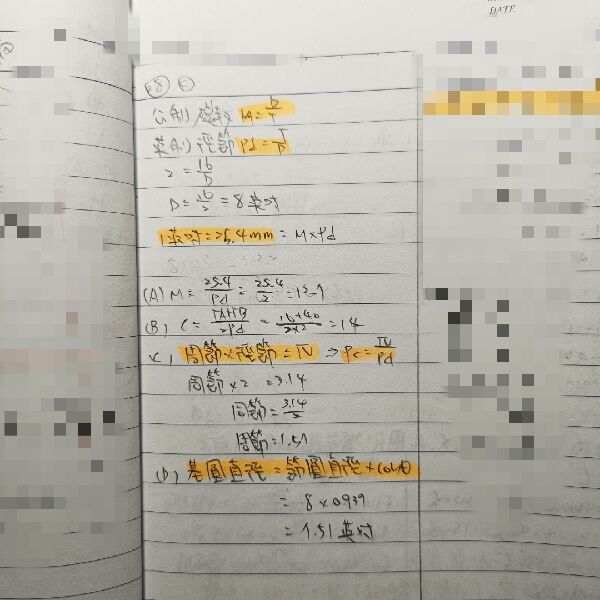

111年上榜解題還願，有錯請指導。

0
0
#3759737
一外接正齒輪，模數 1、大齒輪齒數 30...
(共 293 字，隱藏中）
前往觀看
0
3
#4897252

⚠️。  Pc= 拍D/T


Pd=25.4/M 求M




0
0

私人筆記 (共 4 筆)

私人筆記#1981073
未解鎖
原理-10.齒輪 徑節Pd = 2 =...
(共 306 字，隱藏中）
前往觀看
2
0
私人筆記#2812444
未解鎖
Pd 代表徑節，以 z 代表齒數，以 D...
(共 236 字，隱藏中）
前往觀看
0
0
私人筆記#4971891
未解鎖


(共 0 字，隱藏中）
前往觀看
0
0
私人筆記#1977023
未解鎖
小齒輪的節徑為 DB = MTB = 5...
(共 249 字，隱藏中）
前往觀看
0
1
