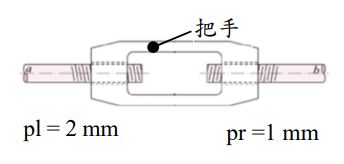

五、有一個螺旋扣，如圖所示，左邊螺桿的螺距 pl 為2 mm，右邊螺桿的螺距 pr 為1 mm，若將和螺桿鄰接的把手滑件以順時針方向（由右視之）旋轉 一周，試問在下列的情況下兩根螺桿的相對位移量為何？

(一)左右螺桿的螺紋皆為左旋單螺紋。 （10分）

詳解 (共 1 筆)

黃薪儒
黃薪儒
詳解 #4479346
2021/01/06
3mm,為鬆動，故移動量為2+1=3mm
