試卷：112年 - 112 公務升官等考試_薦任_電力工程：電力系統#117350
科目：電力系統
年份：112年
排序：0

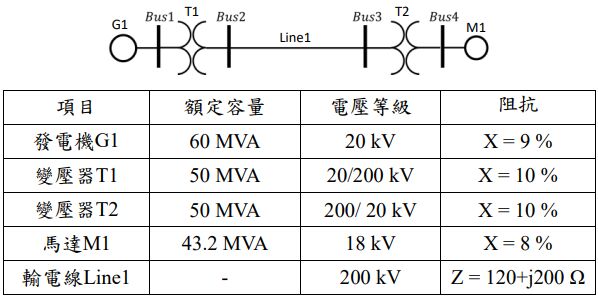

二、四母線的電力系統單線圖如下，根據以下的發電機、變壓器、輸電線、馬達的規格，其包含額定容量、電壓等級與阻抗，以 20 kV 為電壓基準值與 100 MVA 為容量基準值。（每小題 10 分，共 20 分）

(一)請繪製該電力系統的阻抗圖，並且以標么值表示。
