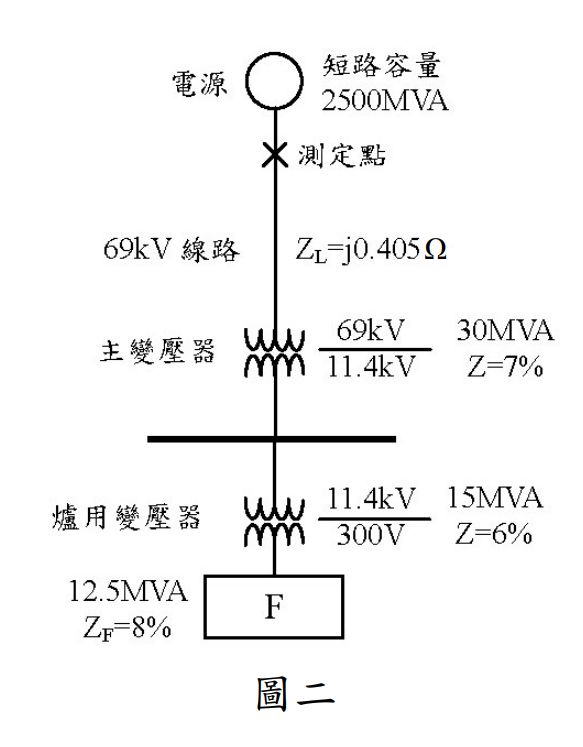

二、一電弧爐之配電系統單線圖如圖二所示。以主變壓器額定值為基準，試求：
⑴系統阻抗圖。（6 分）
相關申論題
一、電容式比壓器用於高壓系統的電壓偵測，圖一為電容式比壓器等效電 路，試推導其比壓式。（20 分） 圖一
#329673
⑵電弧爐運轉時引起的電壓突降百分率。（6 分）
#329675
⑶若電壓突降百分率超過標準 1.5%，應在 11.4 kV 側加裝串聯電抗器， 其電抗值為多少 Ω/相？（8 分） 圖二 Ω 代號：01160 頁次：2－2
#329676
三、一低壓用戶以二台單相變壓器作 V-V 連接，提供三相四線式燈力併供配 電系統電力。V-V 連接變壓器自台電三相 11.4 kV 配電線路變壓成三相 220 V、單相 220 V 與單相 110 V 用電電壓。試繪出該變壓器及配電線路 之複線圖，並標示出電壓。（20 分）
#329677
⑴試畫出系統標么阻抗圖。（6 分）
#329678
⑵試以標么法求 F 點發生三相短路故障時之對稱故障電流。（6 分）
#329679
⑶若非對稱係數 K 值為 1.25，試求出非對稱故障電流。（8 分） 圖三
#329680
⑴減少的線路電流。
#329681
⑵減少的線路壓降。
#329682
⑶減少的線路電力損失。
#329683
