試卷：107年 - 107 地方政府特種考試_四等_機械工程：機械設計概要#73596
科目：機械設計
年份：107年
排序：0

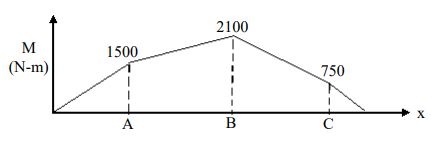

二、一根斷面均勻的實心鋼軸，受到靜態負載的作用下，經由負載分析獲得如圖所示的彎矩圖（M-x）。已知該軸直徑 D = 30 mm，降伏強度（yield strength）S_y = 669 Mpa。

⑴試計算該軸在 A、B 及 C 三處的最大彎曲應力，並根據畸變能失效理論求安全係數各為何？（20 分）
