試卷：112年 - 112 關務特種考試_三等_電機工程：電力系統#113926
科目：電力系統
年份：112年
排序：0

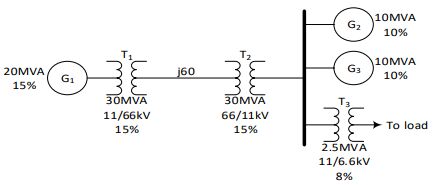

一、如圖所示為一三相交流平衡之電力系統單線圖。其中圖中符號Gi ，i =1,2,3 代表發電機；Ti ，i =1,2,3 代表變壓器。傳輸線電抗之實際值與相關各設備的額定容量、額定電壓、與其電抗之標么（pu）值與基準（base）值已標示於圖上。

(一)假設以 20 MVA 與 66 kV 作為全系統基準值，計算以下設備電抗之標么值：⑴變壓器T₁ ；⑵發電機G₂ ；⑶變壓器T₃ ；⑷傳輸線。（18 分）
