試卷：104年 - 104 鐵路特種考試_員級_電力工程、電子工程：電子學概要#22390
科目：電子學
年份：104年
排序：0

題組內容

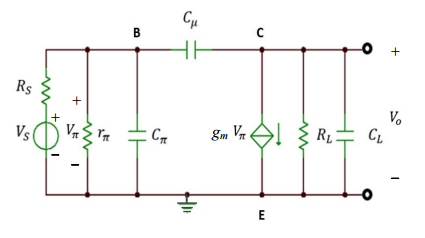

四、一共射極放大器其等效電路如圖三所示，其中C_π = 5 pF、C_μ= 1 pF、C_L = 3 pF、R_L = 6 kΩ、 β = 120、R_S = 2 kΩ、g_m = 30 mA/V，忽略爾利效應（Early effect）之影響，B 為基極（Base）、E 為射極（Emitter）、C 為集極（Collector）。

申論題內容

(一)求此電路之中帶電壓增益（Midband gain）A_M。（5 分）
