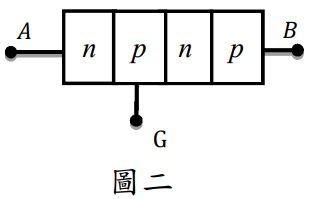

三、如圖二之npnp四層結構元件，v_G = 0或5V。（每小題10分，共20分）

(一)當正極（A）連接在一個100 VDC電壓源正電壓端，且負極（B）連接在10 Ω電阻負載一側，電阻負載另一側接該100 VDC電壓源負電壓端，試繪製該npnp四層結構元件之等效電路與電壓源及負載之電路，並說明 vG 之電壓對該元件導通與否之影響。
