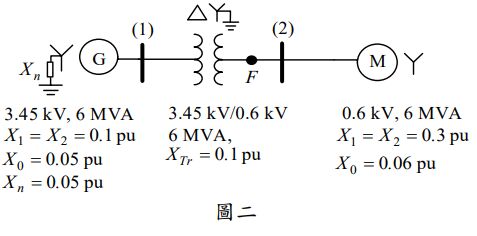

三、圖二為一個平衡三相電力系統單線圖，圖中發電機經變壓器供電至電動機，各設備的電抗標么值為以設備本身額定為基準（base）值計算而得， 已標示於圖上，變壓器的正、負、零相序電抗值假設相等。假設在變壓器二次側 F 位置的 a 相發生完全單相接地（SLG）事故，事故前故障相的電壓為 1.0 標么，忽略事故前電力潮流，且變壓器相位移不予考慮。
(一)繪出圖二系統的正、負、零序電路。
