試卷：109年 - 109 經濟部所屬事業機構_新進職員甄試_化工製程：1.單元操作 2.輸送現象#92836
科目：國營事業◆1.單元操作 2.輸送現象
年份：109年
排序：10

題組內容

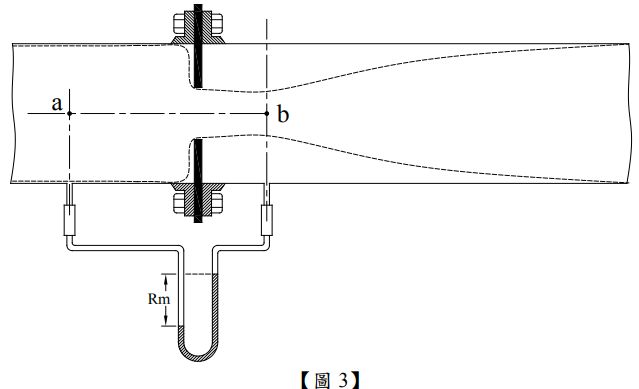

六、如【圖 3】所示，某方法工程師欲設計一銳孔流量計(Orifice flow meter)用於測量水在 15.6 ℃ (密度 999 kg/m³，黏度 1.147 cp)，在一內直徑為 100 mm 圓管中之體積流量，預期最大流量為50 m³ /ℎr。同【圖 3】，假設使用比重為 13.6 的水銀測量 U 型壓力計之差壓，其上方則填充水，壓力計水銀柱高讀值為 Rm，整個系統溫度維持 15.6 ℃。 (重力加速度gg = 9.8m/sss² )。請問：

申論題內容

(二)承(一)依上述孔口尺寸(bore size)製作、安裝，實際運作後，U 型壓力計水銀柱高讀值是 50 mm(Rm)，請計算 15.6℃水流經圓管中之實際流量應為多少m³ /ℎr (計算至整數，以下四捨五入)？

(提示：流動雷諾數(Reynolds number)大於 50,000，銳孔流量計之孔口係數C₀ 以常數 0.61 計算)
