試卷：111年 - 111 專技高考_電機工程技師：工業配電#111942
科目：技師◆工業配電
年份：111年
排序：0

題組內容

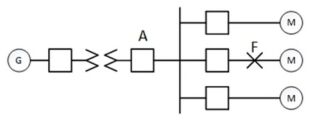

三、一工廠以汽電共生發電機供應電力其單線圖如下圖所示，已知各項設備
參數如下：
發電機：25 MW，22.8 kV，次暫態電抗Xd"=12%，
電動機：6000 kW，3.3 kV，次暫態電抗Xd"=15%，暫態電抗Xd'=25%，
變壓器：25 MVA，22.8 kV/3.3kV，XT=8%，
假設該系統在F點發生短路故障，MVA基準值為25 MVA，kV基準值為22.8 kV/3.3 kV，試求

申論題內容

(二)斷路器 A點之次暫態故障電流A。
