試卷：113年 - 113 普通考試_電力工程：輸配電學概要#121395
科目：輸配電學
年份：113年
排序：0

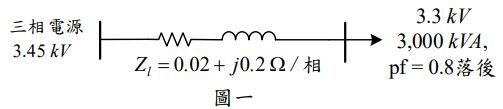

一、圖一為一個平衡三相配電系統單線圖，其中電源阻抗可忽略，三相配電線的每相阻抗值如圖所示。此時負載在額定容量操作，負載額定如圖所示，負載的線電壓為 3.3 kV。

(二)繪出圖一等效單相電路的相量圖，標示負載側電壓、電源側電壓、負載電流、傳輸線電壓降之間的相量關係。（10 分）
