試卷：112年 - 112 地方政府特種考試_三等_電力工程、電子工程：電子學#118371
科目：電子學
年份：112年
排序：0

題組內容

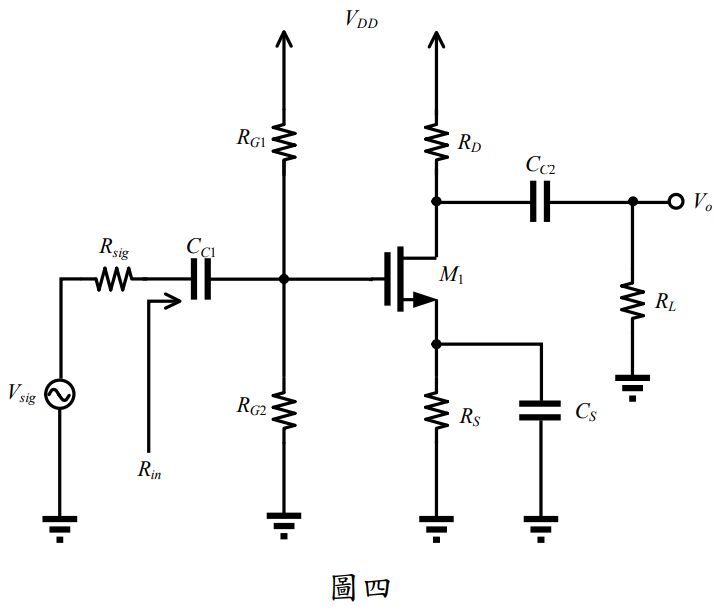

四、有一個共源極（common-source）的 MOSFET 放大器如圖四所示，已知此 MOSFET 的 g_m = 5 mA/V、r_o = 80 kΩ、C_gs = 5 pF、C_gd = 0.4 pF、輸出端總電容 C_L = 20 pF 。電路中的元件： R_sig = 100 kΩ 、 R_G1 = 3 MΩ 、 R_G2 = 1 MΩ、R_D = 20 kΩ、R_S = 5 kΩ、R_L= 80 kΩ、C_C1 = 0.1μF、C_C2=1 μF、 CS = 5 μF。（每小題 10 分，共 20 分）

申論題內容

(二)請使用開路時間常數法（open-circuit time constant），計算出上 3 db 頻率（upper 3db frequency）f_H。
