108年 - 高雄市高中教師聯招甄選－控制科#76503
> 申論題
題組內容

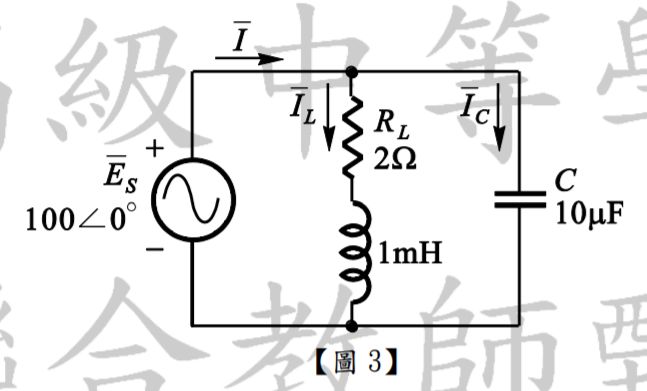

3、如圖 3 電路，試求：
(1)諧振頻率 f
0
(3 分)
相關申論題
(2)品質因數 Q (2 分)
#309751
4、若圖 4 之電源 E 改為 20V，試求 VF =？(5 分)
#309752
5、如圖 5 所示之考畢子振盪器，若 C1＝C2＝200pF，L＝100H，則振盪頻 率為多少？(5 分)
#309753
6、如圖 6 所示之電路，若運算放大器之最大輸出電壓 ±Vsat = ±10V，則滯 壓 VH為多少？(5 分)
#309754
7、有一個三級放大器，其總電壓增益為 40dB，若輸出端接至 8Ω 的揚聲器， 要令揚聲器獲得 50W 的電功率，則輸入電壓為多少？(5 分)
#309755
8、有一 220V、50Hz 單相感應電動機負載，其功率因數為 0.6 滯後，視在功 率為 10KVA，擬用一並聯之電容器，予以提高其功率因數至 0.9 電流滯 後，於實在功率不變下，求所並聯之電容器容量為若干 KVAR？(4 分)又 其電容器 C 值應為若干 μF？(5 分)
#309756
A. SOP 的最簡式(3 分)
#309757
B. POS 的最簡式(3 分) 其中 d(0,2,5) 為隨意項 don t' care
#309758
10、請利用 JK 正反器與 NAND，設計一上數除 12 的漣波計數器。(10 分)
#309759
11、一 Y 接三相感應電動機在靜止狀態下，加 52 伏特線電壓時，線電流恰 可達額定值，若定部與轉部之匝數比為 3：1，而在靜止時轉部每相電阻 與電抗各為 0.1 歐姆與 0.5 歐姆，問此時轉部之電流為若干？(5 分)又 運轉在轉差率為 0.05 而加 208 伏特線電壓時轉部電流又為若干？(5 分)
#309760
