三、 有一重油轉化工場旋風分離器(Cyclone)之設計條件：
(一)進口條件：觸媒顆粒流量 42.6 kg/s，觸媒顆粒密度( ρ p )1362 kg/m3 ，進口氣體流量 5.66 m3 /s，氣體黏度(μg)1.88×10-5 kg/(m．s)，氣相密度( ρ g )2.72 kg/m3 ，觸媒顆粒在 Cyclone 進口氣相中之負荷(Loading of Solids in Inlet Gas)為 7.53 kg/m3 ；

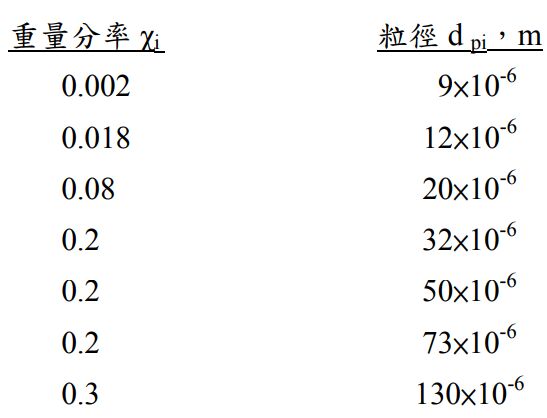

(二)觸媒顆粒粒徑分佈：

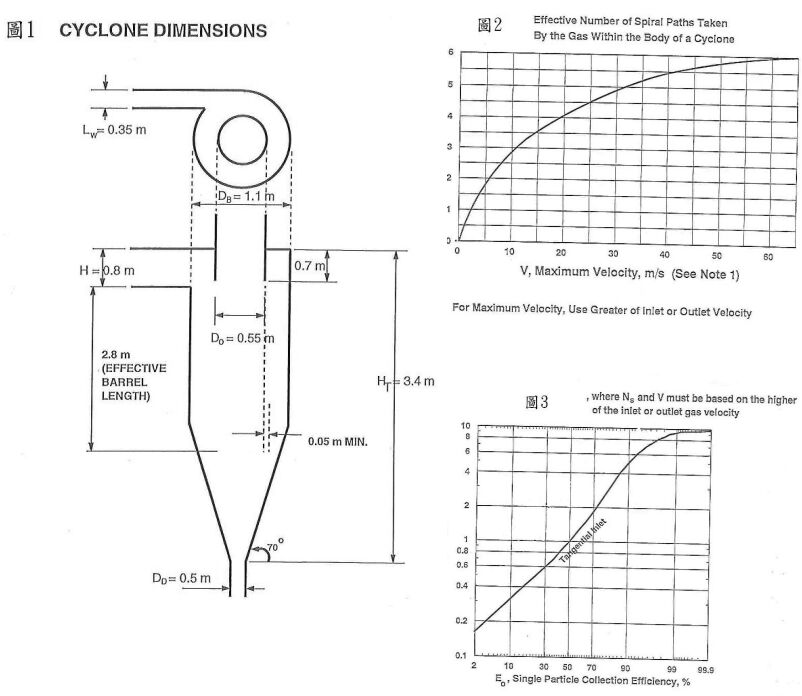

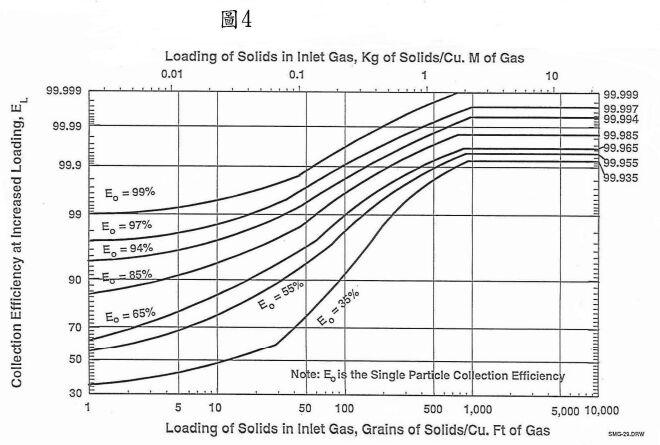

(三)旋風分離器尺寸如【圖 1】：（Inlet 為箱形，Outlet 為圓柱形） 請利用【圖 2】、【圖 3】及【圖 4】，查圖並計算：
