試卷：112年 - 112 教育部受託辦理公立高級中等學校教師甄選:資訊科#114161
科目：教甄◆資訊科
年份：112年
排序：0

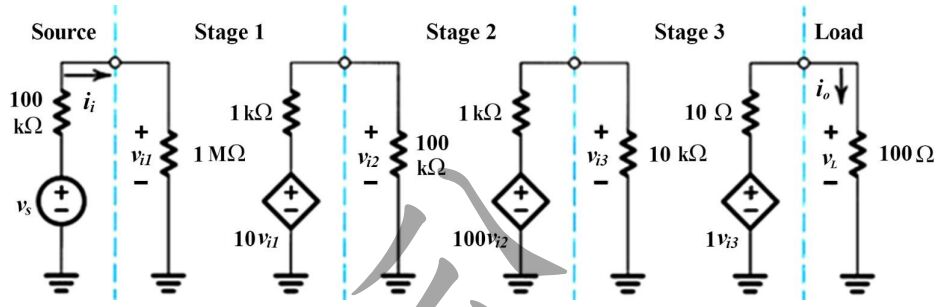

3.如下圖示顯示了一個由三級串聯組成的放大器。該放大器由一個具有 100 kΩ 源阻抗的信號源供應，並將其輸出傳送到一個 100 Ω 的負載電阻中。第一級具有相對較高的輸入阻抗和較低的增益因子 10。第二級具有較高的增益因子但較低的輸入阻抗。最後一級，即輸出級，具有單位增益但較低的輸出阻抗，請評估

(a)整個電壓增益，即 v_L/v_S
