試卷：112年 - 112 高等考試_二級_電力工程：電力電子#116758
科目：電力電子學
年份：112年
排序：0

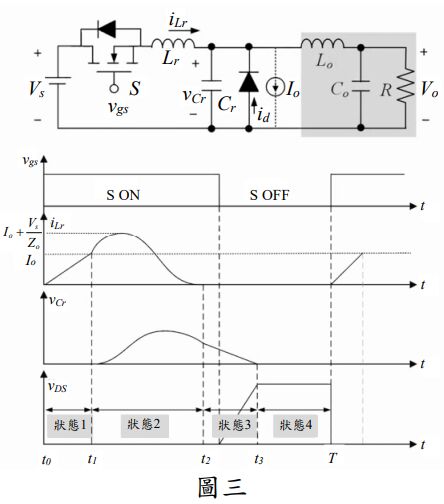

三、圖三之上圖為一具有柔性切換之電源轉換器，假設所有元件皆為理想，不考慮損失及雜散特性，灰色底範圍所有元件皆可簡化為一負載電流 I_o（如虛線處），亦即 L_o 及 C_o並不參與諧振。圖三之下圖所示為此電源轉換器在一操作週期內可區分之 4 個狀態之時序關係。請回答以下問題：

(c)繪出狀態 2 之等效電路，並說明其動作；
