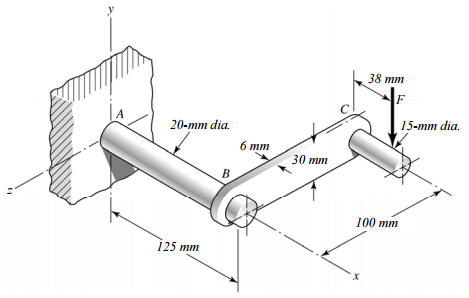

一、如下圖，一直徑d＝20 mm（公釐）之均勻鋼棒AB，承受一集中力F＝1.3 kN，其鋼棒材質之降伏強度（Yield Strength）為S_y＝630 MPa。試問在鋼棒固定端上方A點之：

⑴彎矩正應力（Bending Normal Stress）σ_xx、扭矩剪應力（Torsional Shear Stress）τ_xz值各為若干？（6 分）
