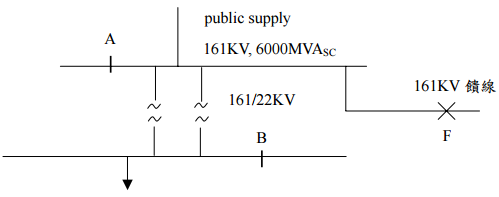

⑴有一電力系統如下圖所示，其中 A 點為外部電力系統之等效點，其短路容量為 6000 MVA，若兩具變壓器之容量皆為 20 MVA，阻抗值為 8%，161 KV 饋線之單位長度阻抗為 0.2 Ω/km，當故障發生於距離 A 點 50 公里之 F 點，計算 B 點之電壓驟降值。（20 分）

二、一電力系統，有二匯流排，匯流排 1（Bus 1）有一部三相發電機，額定 120 MVA、13.2 kV，經由兩條輸電線路，每條輸電線的阻抗為純電抗（忽略電阻）j0.3 p.u.送電至匯流排 2 負載端（Bus 2, PQ Bus），匯流排 2 連接一個三相平衡負載，吸收功率 80 MW + j60 MVAR。以 100 MVA、 13.2 kV 為系統基準及匯流排 1 的電壓相位角為參考角，匯流排 2 電壓初始值為 1.0 標么，初始角度為 0.0 度，使用牛頓-拉佛生法（Newton Raphson）解電力潮流，計算第一次疊代的匯流排 2 電壓值及角度。（25 分）
