試卷：101年 - 101 鐵路特種考試_員級_機械工程：機械設計概要#33837
科目：機械設計
年份：101年
排序：0

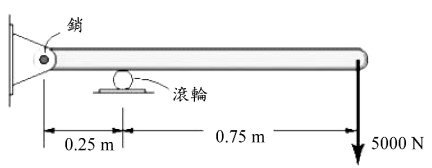

三、圖中顯示一個類似於懸吊裝置的結構，承受 5000 N 的向下垂直負荷，另一端用銷接定位，此結構的安全設計要求是：於銷接處及滾輪（roller）支撐處的允許受力不得大於 30 kN。試問：

⑴該結構在銷接處及滾輪支撐處的反作用力為何？（10 分）
