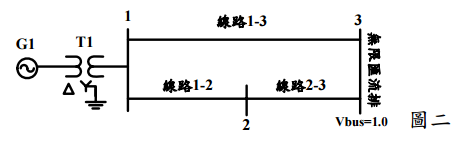

二、圖二所示為三相 60 Hz 同步發電機之單線圖，藉由變壓器與兩條平行的傳輸線連接至無限匯流排。
所有電抗值均以相同的系統基值予以轉換成標么值。若注入至無限匯流排的有效功率為 1.0 標么且0.95 落後功因。已知的資料如下所述：
G1：100 MVA，15 kV， X
d＝0.3 標么
T1：100 MVA，15 kVΔ/765 kV Y，X＝0.10 標么
線路1-2：765 kV X
12＝0.20標么
線路1-3：765 kV X
13＝0.10標么
線路2-3：765 kV X
23＝0.20標么
請計算：
