申論題

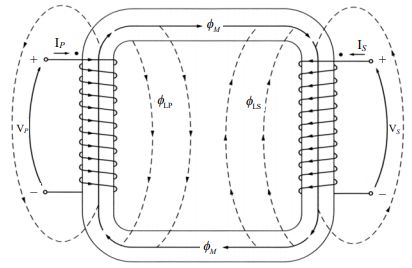

一、有一具 50-kVA，2400：240-V，60-Hz 雙繞組變壓器如下圖所示：
其中主線圈繞組（primary winding）匝數為 N_P=1000匝（turns）、副線圈 繞組（secondary winding）匝數為 N_S=100 匝。設鐵心之導磁係數 （permeability）為接近無限大，主、副線圈繞組之電阻值皆為0，且此變 壓器於額定操作時之鐵損（core loss）為500W。令主線圈繞組之漏磁路 徑磁阻（leakage reluctance）為R_P=4✖10⁸ A‧turns/Wb、副線圈繞組之漏 磁路徑磁阻為R_S=5✖10⁶ A‧turns/Wb。（20分）

⑵求此變壓器之主線圈繞組漏磁電抗（leakage reactance） X _P 。 〔提示：試利用下圖之雙繞組變壓器等效電路〕
