試卷：98年 - 098年4等機械原理概要#48227
科目：機械原理（機械概論、大意）
年份：98年
排序：0

題組內容

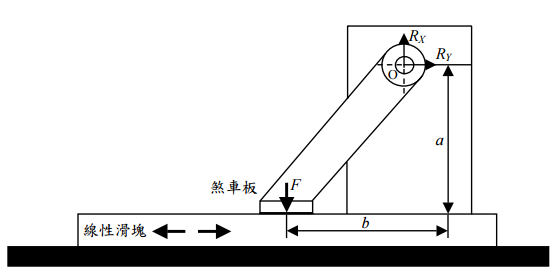

五、下圖為線性滑塊與煞車板之作用示意圖，煞車板以固定銷O為旋轉支點，且以其重量從其板正中央對線性滑塊施予固定煞車力F，而煞車板的面積為A；煞車板與線性滑塊之間摩擦係數為 µ ，作用過程都能產生均勻面壓力p。請利用煞車板自由圖（ Free body diagram）、受力狀況和已知的參數（F, A, µ , a, b），推導出

申論題內容

⑵線性滑塊向左移動時，煞車板與線性滑塊間之面壓力p以及固定銷O上之反作用力R_X和R_Y。（20 分）
