⑵齒輪 2 與齒輪 5 的轉速比。（20 分）

題組內容

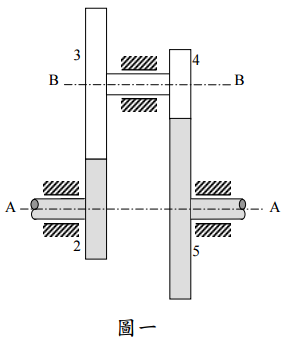

四、圖一所示為一組回歸齒輪系（Reverted gear train），其中齒輪 2 與齒輪 3 相嚙合，齒數分別為 32 與 48 齒，模數為 6 mm，齒輪 4 與齒輪 5 相嚙合，齒輪 5 的齒數為 72 齒，模數為 4 mm，其中齒輪 3 與齒輪 4 安裝於同一轉軸成為一個複合齒輪，試求

二、由冷抽鋼所製成的圓軸承受 565 到 1,130 N-m 的變動彎曲力矩，和 4,500 至 13,500 N 的變動應力軸向負荷，鋼圓軸的極限強度（Ultimate strength） Sut = 500 MPa，降伏強度（Yielding strength）Sy = 470MPa ，持久限（Endurance limit） S'e=275MPa。若已知疲勞表面修正係數為 0.88，疲勞尺寸修正係數為 0.90，應力集中因子為 1.0，及設計安全係數為 2，試以 Soderberg 破壞理論計算鋼圓軸的安全直徑。（25 分）

題組內容

⑵齒輪 2 與齒輪 5 的轉速比。（20 分）
