100年 - 100年專門職業及技術人員高等建築師、技師、第2次食品技師暨普通不動產經紀人、記帳士考高等_電機工程技師#40318
> 申論題
題組內容

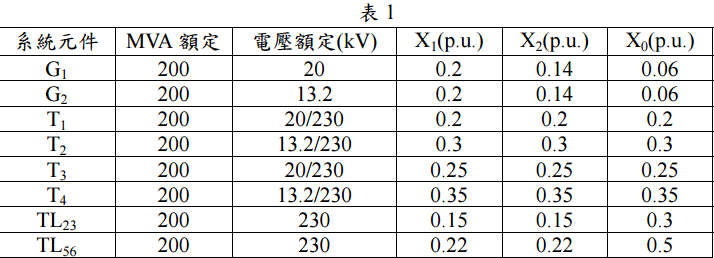

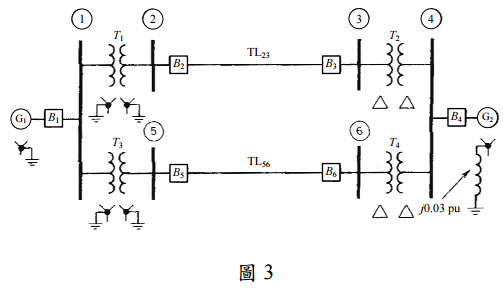

五、如圖 3 之電力系統，系統元件的資料如表 1 所示。
⑵若在匯流排 2 的a相發生單線接地故障，接地故障電阻為Z
f
= 5Ω，試求匯流排 2 的a相故障電流大小與相角。（10 分）
相關申論題
⑴求出此系統之導納矩陣（YBUS）。（6 分）
#123570
⑵列出牛頓-勞福森（Newton-Raphson）法求解電力潮流（Power flow）所需之功 率平衡方程式。（9 分）
#123571
⑶為了驗證所求得的電力潮流解是否正確，請問應利用 P23 = − P32 或是 Q23 = −Q32 進 行驗證？請說明。（5 分）
#123572
1.並聯電容器應安裝於那一個匯流排上？（6 分）
#123573
2.並聯電抗器應安裝於那一個匯流排上？（7 分）
#123574
3.串聯電容器應安裝於那一條線路上？（7 分）
#123575
⑴試說明在三相三線系統中，相電流不含零序成分的原因。（10 分）
#123577
⑵試說明在三相四線系統中，中性線電流為零序電流之 3 倍的原因。（10 分）
#123578
⑴試繪出零序網路；（10 分）
#123579
第四題：有一三相 60 Hz，66 kV 架空輸電線供電給三相平衡電力電阻性負載，其單相等效電路如【圖四】所示，試求：等效雙埠四端點傳輸參數 A，B，C，D。【25 分；未列出計算過程 者，不予計分】
#562871
