> 100年 - 100年專門職業及技術人員高等建築師、技師、第2次食品技師暨普通不動產經紀人、記帳士考高等_電機工程技師#40318
100年 - 100年專門職業及技術人員高等建築師、技師、第2次食品技師暨普通不動產經紀人、記帳士考高等_電機工程技師#40318
科目:
電力系統 |
年份:
100年 |
選擇題數:
0 |
申論題數:
11
試卷資訊
所屬科目:
電力系統
選擇題 (0)
申論題 (11)
⑴求出此系統之導納矩陣(YBUS)。(6 分)
⑵列出牛頓-勞福森(Newton-Raphson)法求解電力潮流(Power flow)所需之功 率平衡方程式。(9 分)
⑶為了驗證所求得的電力潮流解是否正確,請問應利用 P
23
= − P
32
或是 Q
23
= −Q
32
進 行驗證?請說明。(5 分)
1.並聯電容器應安裝於那一個匯流排上?(6 分)
2.並聯電抗器應安裝於那一個匯流排上?(7 分)
3.串聯電容器應安裝於那一條線路上?(7 分)

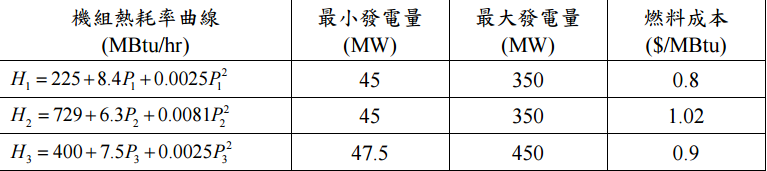

【已刪除】三、試以拉格朗吉(Lagrange)法求得下列三部火力機組在總負載為 450MW 時的最佳 經濟調度,假設不考慮線路損失。(20 分)
⑴試說明在三相三線系統中,相電流不含零序成分的原因。(10 分)
⑵試說明在三相四線系統中,中性線電流為零序電流之 3 倍的原因。(10 分)
⑴試繪出零序網路;(10 分)
⑵若在匯流排 2 的a相發生單線接地故障,接地故障電阻為Z
f
= 5Ω,試求匯流排 2 的a相故障電流大小與相角。(10 分)
