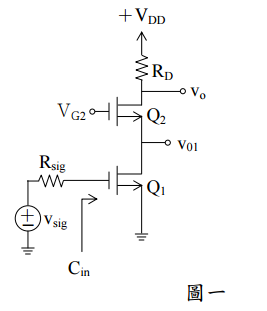

一、如圖一所示電路為由一 CS（共源）放大器串接一 CG（共閘）放大器所構成的疊接（Cascode）放大器，其偏壓電路略去未繪。設各電晶體具相同特性，其 g_m = 1 mA/V， r_o→∞；又 R_sig = 10 kΩ，R_D= 20 kΩ。

申論題內容

⑵若電晶體 Q1 之極間電容 C_gs1 = 20 fF，C_gs2 = 5 fF， vo 其他之極間電容效應略去不計。試求呈現在輸入端的輸入電容 C_in 有多大？若此 C_in 形成此放大器之主要極點頻率（Dominant pole frequency），試求此放大器之高 3-dB 頻率 fH 之值。（1 fF = 10^-15 F）（8 分）
