試卷：99年 - 99 高等考試_三級_汽車工程：電工學#46944
科目：電工學(電工原理)
年份：99年
排序：0

題組內容

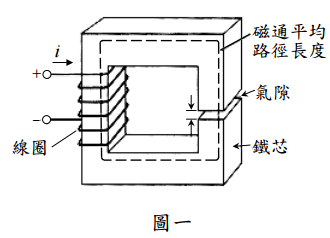

三、如圖一所示之磁路系統，已知鐵芯與氣隙之截面積均為 9 平方公分，氣隙長度為 0.05 公分，磁通在鐵芯之平均路徑長度為 30 公分（不含氣隙長度），線圈繞有 500 匝，鐵芯之相對導磁率為 70000，若忽略漏磁及邊緣效應（leakage and fringing effect）則鐵芯之磁通為 9.0 × 10 ^-4韋伯。試求：

申論題內容

⑷線圈之激磁電流為若干？（4 分）
