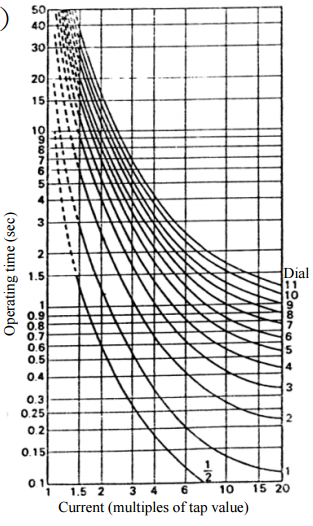

四、某工廠電力系統，其 69kV側之短路容量為 1600MVA，主變壓器容量、變壓比及百分 阻抗值分別為 15MVA、69kV/11.4kV及Z=6%，主變二次側及饋線皆應用CO-9 型過電 流電驛於短路故障之保護，分別為電驛A與電驛B，如圖所示，其保護協調時間間距（ CTI）要求至少為 0.3 秒。已知電驛B之過電流始動值（Tap）設定為TAP=4.5A，假設 在饋線（F點）發生三相短路故障時，電驛A之動作時間為 0.28 秒。請應用標么法 ，並採用基準容量（MVAb）及基準電壓（kVb）分別為 15MVA及 11.4kV，試求：

2電驛 B 之時間設定標置（TDS）。（10 分）
