無年度 - 18201 銑床-CNC 銑床 乙級 工作項目03：工件夾持及校正及傳統銑床、ＣＮＣ銑床－刀具選用及裝卸1-100#47321

科目：技檢◆銑床-CNC 銑床-乙級 | 選擇題數：100 | 申論題數：0

試卷資訊

所屬科目：技檢◆銑床-CNC 銑床-乙級

選擇題 (100)

1. 銑床虎鉗之規格，通常是以虎鉗(A)鉗口最大開啟量(B)高度(C)鉗口寬度(D)重量 來稱呼。
2. 以兩個Ｖ形枕輔助夾持長形圓桿工件時，在不妨礙加工位置的情況下，壓板應儘量壓在(A)兩個Ｖ形枕中間(B) 兩個Ｖ形枕上面(C)一個壓在工件中間；一個壓在Ｖ形枕上面(D)只用一個壓板在其中一個Ｖ形枕上即可。
3. 為求穩定性良好，因此直角板的材質通常以(A)中碳鋼(B)不銹鋼(C)黃銅(D)鑄鐵 製成。
4. 有一圓形工件，其直徑為 40mm，長度只有 35mm，今欲以直立方式夾持在虎鉗上，則最好的輔助夾具是(A) 黃銅圓棒(B)斜楔(C)Ｖ形枕(D)Ｃ形夾。
5. 已加工完成之六面體工件，其平行度良好，材質為中碳鋼，今欲將該工件夾持在銑床精密虎鉗上，則下列何 者為正確？(A)鉗口應加護罩(B)以圓棒輔助夾持(C)以壓板輔助夾持(D)不必加任何輔助夾具。
6. 工件夾持在虎鉗上，在正常情況下，工件露出鉗口的高度，最佳尺寸為(A)1～2mm(B)6～12mm(C)20～25mm(D) 30～35mm。
7. 以 90°Ｖ形枕輔助夾持細長桿工件時，若該工件斷面為(A)正方形(B)正六角形(C)正八角形(D)圓形 時則無法精 確的夾持。
8. 分度頭之尾座頂針的錐角為(A)30 度(B)45 度(C)60 度(D)75 度。
9. 有一Ｖ形枕開口寬度為 40mm，則欲橫置在其上面的圓形工件直徑不得大於(A)20mm(B)3mm6(C)40mm(D)56mm。
10. 直角板的兩板面皆有長條狀槽孔，其功用為(A)減輕重量(B)螺栓貫穿夾緊之用(C)增加強度(D)不易變形。
11. 六面體工件夾持在虎鉗上，欲在正中間銑一貫穿孔時，則工件下方至少應墊幾塊平行墊塊(A)2(B)3(C)4(D)5 塊。
12. 在銑床虎鉗上敲正工件，應於下列何種狀況下為之？(A)尚未夾持到工件時(B)鉗口輕輕接觸到工件時(C)工件夾 持到半緊時(D)工件已完全夾緊後。
13. 有一尺寸為 25×25×65mm 胚料，欲在臥式銑床上銑斷成兩塊，長度各至少為 30mm，鋸割銑刀寬度為 4mm， 則該胚料之夾持方式為(A)橫置在鉗口中間(B)直立在鉗口中間(C)橫置在鉗口側端(D)橫置在鉗口側端，另一側端 也置一 25mm 寬度的鐵塊一起夾持。
14. 利用銑床虎鉗夾持薄工件，可選用何種輔助夾具？(A)壓楔(B)Ｃ形夾(C)直角板(D)Ｖ形枕。
15. 下列何種加工為非分度頭之工作範圍？(A)正齒輪(B)凸輪(C)齒條(D)角錐。
16. 萬能虎鉗可調整角度之軸共有(A)1(B)2(C)3(D)4 個。
17. 於圓轉盤上銑削圓弧，工件夾持校正中心時，須對正(A)銑床(B)圓轉盤(C)虎鉗(D)直角板 中心。
18. 銑削螺旋槽時，應使用下列何者夾持？(A)虎鉗(B)直角板(C)分度頭(D)跨銑夾具。
19. 銑床虎鉗的基準面是(A)固定鉗口(B)活動鉗口(C)迴轉面(D)中心軸。
20. 銑床虎鉗底面之鍵與床台 T 型槽之配合為(A)鬆配合(B)緊配合(C)隨意配合(D)精密配合。
21. 為使工件基準面密貼於虎鉗固定鉗口，可在虎鉗活動鉗口與工件粗糙面間施以何種輔助夾持件？(A)圓桿(B)塊 規(C)V 形枕(D)墊塊。

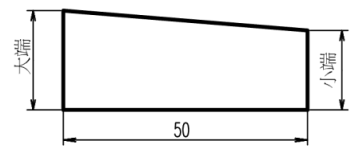

22. 工件如圖所示，斜度為 1/10，長度為 50mm 大端尺寸為 25mm 則小端尺寸為(A)20mm(B)15mm(C)10mm(D)2mm。
23. 機械鎖定(MACHINE LOCK)開關之作用是(A)重新定位刀具起點(B)程式鎖住，不得更改(C)執行程式 X、Y、Z 軸無位移(D)電源鎖住，無法任意切斷。
24. 下列何者不是銑床虎鉗夾持工件的原則？(A)工件高出鉗口表面愈高愈好(B)儘量使固定鉗口承受切削力(C)夾 持鑄鐵胚料宜加鉗口罩(D)工件宜夾於鉗口中央。
25. 圓柱形工件 30×70 長，在立式銑床上用虎鉗夾持，欲在其端面銑削鍵槽，下列方法何者較佳？(A)直接用銑 床虎鉗夾持(B)配合Ｖ枕夾持(C)配合角板夾持(D)配合壓板夾持。
26. 使用銑床虎鉗夾持薄工件時，下列何者較不會發生？(A)工件靠近固定鉗口部份上移(B)工件靠近活動鉗口部份 上移(C)工件變形(D)夾持面積不足，銑削時滑移。
27. 下列何者屬於支撐裝置？(A)壓板(B)墊塊(C)凸輪(D)連桿。
28. 下列何者常用於夾具上的夾緊裝置？(A)墊塊(B)擋塊(C)定位銷(D)凸輪。
29. 下列何種支撐方式最平穩，尤其適用於具有粗糙表面之工件？(A)五點支撐(B)二點支撐(C)一點支撐(D)三點支 撐。
30. 若不受限制，一個工件在空間中有幾個自由度？(A)3 個(B)6 個(C)12 個(D)18 個。
31. 體積較大之工件，通常的夾持方式為(A)利用虎鉗夾持(B)不必夾持(C)利用 V 形塊夾持(D)利用輔助工具夾持於 床台。
32. 圓柱工件與 90 度 V 形枕兩邊之接觸點到中心連線的夾角為多少度時，工件支撐最穩定(A)30 度(B)40 度(C)60 度(D)90 度。
33. 彈簧筒夾適用於夾持(A)莫氏錐柄銑刀(B)直柄銑刀(C)B＆S 錐柄銑刀(D)7/24 錐柄銑刀。
34. 由壓板與螺栓組合而成的夾緊構件，如下圖所示，夾緊力若要較大，則應選用下列何者？(A)P 愈接近工件(B) P 愈遠離工件(C)R 愈接近工件(D)任何方均可。
35. 用於墊高壓板之夾緊件為(A)V 枕(B)角板(C)C 形夾(D)階梯塊。
36. 下列何者不是鑽模與夾具之主要功用？(A)減少切削行程(B)增加工件精度(C)節省工件安裝時間(D)簡化操作方 法。
37. 在不妨礙換刀的原則下，CNC 銑床之虎鉗通常置於床台面上(A)偏左側(B)正中央(C)偏右側(D)不必考慮 位置。
38. 重新磨削磁力吸盤表面之主要原因為(A)增加美觀(B)防止磁力吸盤生銹(C)提高夾持力及精密度(D)改善磁力吸 盤的磁力。
39. 銑床虎鉗配合軟金屬圓桿夾持工件時，圓桿應置於(A)工件基準面與固定鉗口之間(B)工件未加工面與活動鉗口 之間(C)工件底面與虎鉗底面之間(D)工件未加工面與固定鉗口之間。
40. 利用軟金屬圓桿與銑床虎鉗夾持工件時，其主要目的為(A)可防止夾傷工件表面(B)可增加夾持力(C)可使工件基 準面更貼緊固定鉗口(D)可使銑削更穩固。
41. 最適用在圓棒的圓柱面上，銑削多個平行於軸線的直槽的夾具為(A)正弦桿(B)萬能虎鉗(C)分度頭(D)銑床虎鉗。
42. 最方便調整鑄件粗胚面是否平行於床台之器具為(A)量錶(B)高度規(C)粉筆(D)劃線台。
43. 於銑床床台上夾持底部不平整的工件時，必須配合使用壓板及(A)圓棒(B)平行塊(C)Ｖ形枕(D)千斤頂。
44. 以壓板夾持工件時，壓板墊塊必須考慮工件的(A)高度(B)寬度(C)重量(D)面積。
45. 砲塔式銑床銑削全圓弧時，較適合之夾具為(A)銑床虎鉗(B)萬能虎鉗(C)圓轉盤(D)磁性夾盤。
46. CNC 銑床銑削時，省略下列何種步驟並不影響加工精度？(A)主軸轉速設定(B)工件夾持(C)工件劃線(D)銑刀選 用。
47. 圓柱形工件可較穩固支持的適用夾具為(A)壓板(B)C 形夾及角板(C)V 形枕及虎鉗(D)平口虎鉗。
48. 設計定位構件時，下列敘述何者錯誤？(A)階梯面可兼作定位面(B)兩平行階梯面可同作基準面(C)階級孔不可兼 作定位面(D)定位件與底板接合處須留有間隙。
49. 工件底面只放置一支定位銷，則工件的自由度減少一個，而拘束度則增加(A)1 個(B)2 個(C)3 個(D)4 個。
50. 下列何種定位件較適用於不規則外形且無孔工件之定位？(A)V 形定位件(B)承窩(nest)定位件(C)柱塞定位件(D) 方塊定位件。
51. 端銑刀最常用的材質為(A)中碳鋼(B)高碳鋼(C)碳化鎢(D)工具鋼。
52. 銑刀在銑削時，可容納切屑的部位為(A)刃槽(B)刃面(C)刃背(D)傾角。
53. 碳化物銑刀最適合於(A)重(B)輕(C)高速(D)低速 銑削。
54. 面銑刀之刀面較寬大，銑刀本體一般以(A)高速鋼(B)碳化鎢(C)工具鋼(D)低碳鋼 製成。
55. 兩刃端銑刀用於(A)精(B)粗(C)細(D)快 銑削。
56. 銑刀之螺旋角愈大，銑削振動愈小，其所生軸向推力(A)愈小(B)愈大(C)不變(D)逐漸減小。
57. 呈負傾角之銑刀，不適宜銑削下列何種材料？(A)鋁(B)黃銅(C)合金鋼(D)鑄鐵。
58. 以碳化鎢銑刀銑削下列材料，那一種切削速度最快？(A)青銅(B)低碳鋼(C)易削鋼(D)鋁。
59. 直徑較小之高速鋼端銑刀大多以(A)銲片(B)嵌片(C)整體(D)鑄造 製成。
60. 臥式銑床銑刀內徑，下列何者較常用？(A)15.8mm(B)22.2mm(C)25.4mm(D)28.3mm。
61. 銑床主軸轉數不變，則銑刀每一刃之進給量與進給速度成(A)正比(B)反比(C)不成比(D)相等。
62. 選擇適當的切削速度與進給量，可增加銑刀之(A)強度(B)韌性(C)硬度(D)壽命。
63. 工件夾持方式之選定，下列何種因素不須考慮？(A)進刀方向(B)加工程序(C)加工件數(D)切削速度。
64. 鋸割銑刀一般寬度之範圍在(A)0.5～6mm(B)3～8mm(C)5～10mm(D)8～12mm。
65. 銑削 3mm 寬、60mm 深之直形溝槽，下列何種銑刀較合適？(A)鋸割銑刀(B)端銑刀(C)螺旋平銑刀(D)交錯刃側 銑刀。
66. 使用面銑刀銑削工件平面時，一次銑削工件之寬度約為面銑刀直徑之(A)1/3(B)1/2(C)3/4(D)1 倍為適宜。
67. 在立式銑床上作圓弧或曲面銑削宜選用(A)側銑刀(B)面銑刀(C)Ｔ形銑刀(D)端銑刀。
68. 面銑刀之切入角為 45 度時，可降低切削抵抗，亦可減少發熱量，故可作(A)重(B)輕(C)高速(D)低速 銑削。
69. 研磨及銲接碳化刀片技術不正確，會使刀具(A)龜裂(B)鬆脫(C)變鈍(D)移位。
70. 下列碳化鎢刀具中，耐磨性最大的是(A)Ｐ01(B)Ｐ10(C)Ｐ20(D)Ｐ30。
71. 銑削低碳鋼應選用(A)M(B)P(C)K(D)O 類刀具。
72. 下列何種刀具最適用於碳鋼工件之粗加工(A)單晶鑽石刀具(B)立方晶氮化硼(CBN)刀具(C)高碳鋼刀具(D)碳化 鎢刀具。
73. 下列有關於刀具幾何與角度功用之敘述，何者正確？(A)斜角不會影響切屑流動(B)讓角與刀具磨損無關(C)正斜 角刀具較適用於黑皮工件之重切削(D)刀鼻半徑會影響工件精度。
74. 下列有關銑刀之敘述，何者正確？(A)碳化鎢刀片中，P10 刀具的韌性優於 P50(B)鑽石刀具適用於鋼料之精加 工(C)立方晶氮化硼(CBN)刀具適用於鋼料之精加工(D)銑刀是一種單刃刀具。
75. 下列何種刀具材料的韌性最佳？(A)鑽石(B)高速鋼(C)陶瓷(D)碳化鎢。
76. 銑削大平面時，應選用(A)側銑刀(B)面銑刀(C)鳩尾銑刀(D)端銑刀。
77. 銑削鋼料工件時，刀具間隙角的較佳值為(A)5°(B)10°(C)15°(D)20°。
78. 下列碳化鎢刀具之特性中，何者正確？(A)P20 之韌性小於 P30(B)P20 之耐磨性小於 P40(C)P20 之適用切削速度 小於 P40(D)P20 之硬度小於 P40。
79. 下列何種材質的刀具最不適用於模具鋼工件之高精度切削？(A)高速鋼(B)碳化鎢(C)立方晶氮化硼(CBN)(D)鑽 石。
80. 用於控制切屑流動方向的主要刀具角度為(A)斜角(B)隙角(C)刃角(D)鼻角。
81. 下列有關銑削加工之敘述，何者不正確？(A)端銑刀刀柄伸出過長會產生銑削異常振動(B)精銑加工宜採用多刃 端銑刀(C)球形端銑刀適用於重銑削(D)端銑刀之端面與柱面均有刃口。
82. 下列何種車刀材料常用於鋼材工件之超精密切削？(A)碳化鎢(B)高速鋼(C)立方晶氮化硼(CBN)(D)鑽石。
83. 下列有關銑削刀具之選用，何者正確？(A)可使用刃口未過中心的端銑刀銑削盲孔底部(B)銑刀壽命與每刃進給 量無關(C)面銑刀的切除率大於端銑刀(D)螺旋銑刀無法減少切削阻力。
84. 直徑相同之一般端銑刀，下列何者較適合於重銑削？(A)較多刀刃數，較大螺旋角(B)較少刀刃數，較小螺旋角 (C)較少刀刃數，較大螺旋角(D)較多刀刃數，較小螺旋角。
85. 使用捨棄式刀片的最大優點為(A)可快速更換新的刀刃(B)適合於小量銑削(C)適合於成形銑削(D)適合於小型銑 床用。
86. 下列何者不屬於心軸銑刀？(A)端銑刀(B)平銑刀(C)側銑刀(D)鋸割銑刀。
87. 下列何種刀具最適用於鋁合金工件之精密加工？(A)碳化鎢刀具(B)碳化鈦刀具(C)CBN 刀具(D)鑽石刀具。
88. 大進給粗銑中碳鋼時，碳化鎢刀具宜選用(A)M01(B)M30(C)K01(D)K30。
89. 採用高速鋼端銑刀銑削加工，若發生刀刃崩裂，下列改善方法中何者錯誤？(A)進給速度減慢(B)進給速度增加 (C)確實夾緊工件(D)確實夾緊刀具。
90. 銑削圓弧或曲面時，應選用(A)側銑刀(B)面銑刀(C)鳩尾銑刀(D)端銑刀。
91. 鉸削直孔時，為使機械鉸刀易於導入孔內，其前端應具有(A)圓弧(B)錐度(C)螺紋(D)凹槽。
92. 銑削Ｔ槽時，因切屑不易排除，故宜選用何種Ｔ槽銑刀？(A)直刃型(B)交錯刃型(C)左螺旋刃型(D)右螺旋刃型。
93. 欲獲得較好的光製表面宜選擇(A)大進給(B)切速小(C)刀鼻半徑較大(D)切深較大。
94. 刀具在正常狀況下切削時的溫度上升，主要來自於(A)剪切作用(B)磨擦作用(C)切屑捲曲(D)表面能。
95. 端銑刀於銑削中發生微量磨損，宜採下列何種對策？(A)降低進給率(B)增加進刀深度(C)增加刀具伸出量(D)繼續 操作。
96. CNC 銑床作二又二分之一次元曲面銑削時，宜選用何種銑刀？(A)槽銑刀(B)面銑刀(C)側銑刀(D)球銑刀。
97. 鉸削 5 至 20，鑽孔孔徑應預留多少鉸削量較適當？(A)0.05～0.1 ㎜(B)0.2～0.3 ㎜(C)0.4～0.5 ㎜(D)0.6～0.7 ㎜。
98. 銑切 30×30 ㎜平面時，使用下列何種直徑的端銑刀較節省時間？(A)35 ㎜(B)30 ㎜(C)20 ㎜(D)16 ㎜。
99. 銑切 12×12 ㎜平面時，使用下列何種直徑的端銑刀較佳？(A)8 ㎜(B)10 ㎜(C)12 ㎜(D)16 ㎜。
100. 在平面上擬銑切直徑 21.6±0.1 ㎜、深 20 ㎜之貫通孔，一般宜使用(A) 21.6 ㎜之 4 刃端銑刀(B)中心鑽、 21. 6 ㎜之 2 刃端銑刀(C)中心鑽、 18 ㎜鑽頭、 20 ㎜之 4 刃端銑刀(D) 18 ㎜鑽頭、 21.6 ㎜之 2 刃端銑刀。
