100年 - 100年一般警察人員、100年警察人員、100年交通事業鐵路人員考高員三級_電力工程#34107

科目：電力系統 | 年份：100年 | 選擇題數：0 | 申論題數：11

試卷資訊

所屬科目：電力系統

選擇題 (0)

申論題 (11)

⑴一具 13.8 kV(Δ)-120 kV (Y)、300 MVA、等效電抗 X＝5%之三相變壓器所組成時； （10 分）
⑵三具 13.8 kV-69 kV、100 MVA、等效電抗 X＝5%之單相變壓器所組成時。（10 分）

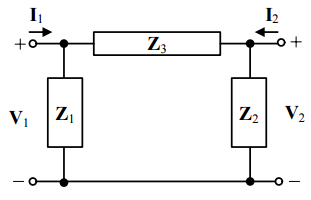

【已刪除】二、試求下圖網路的傳輸參數（transmission parameters）或 ABCD 參數。（20 分）
⑴負載之線電流大小。（5 分）
⑵電容器組之每相電容值。（5 分）
⑶電源所流出之線電流大小。（5 分）
⑷負載與電容器組合併的等效功率因數。（5 分）
四、兩部三相同步電動機共同連接至匯流排 A，其次暫態電抗分別為 0.6 標么及 0.4 標 么，匯流排 A 經由 0.05 Ω的線路電抗連接至系統之匯流排 B 上。已知匯流排 B 之 短路容量為 10 MVA、公稱電壓為 480 V。選取 480 V、2 MVA 為系統基準值，當匯 流排 A 之電壓為 440 V 時，若不計負載電流，試求出匯流排 A 發生三相故障時之 對稱有效電流初始標么值。（20 分）
⑴三相負載之相電流相量。（6 分）
⑵三相負載之線電流相量。（6 分）
⑶三相負載所吸收之總實功率及總虛功率。（8 分）
