100年 - 100年升官等、關務人員升官等考薦任_電力工程#33553

科目：電力系統 | 年份：100年 | 選擇題數：0 | 申論題數：11

試卷資訊

所屬科目：電力系統

選擇題 (0)

申論題 (11)

⑴試繪出該輸電網路單線圖，並標示出節點（即匯流排）、分枝導納，以及並聯電 容導納值。（14 分）
⑵若此輸電網路節點 1 與節點 2 間的分枝改為非標稱接頭變壓器（off-nominal tap transformer），則 Y-bus 矩陣中，那些位置的元素值會改變？請以元素位置（i, j）， i=1, 2, 3；j=1, 2, 3 的方式作答。（6 分）
【已刪除】二、如圖 1 之輸電網路所示，匯流排 1 為搖擺匯流排（Swing bus），匯流排 2 為電壓調整匯 流排（PV bus），匯流排 3 為負載匯流排（PQ bus），其中SD1=SD2=SD3=1.0＋j0.1 p.u.，PG2=1.0p.u ，|V2|sch=1.02p.u ，每條輸電線的導納為 − j 1p.u ，而並聯總電納為 j0.02p.u  。試利用高斯-塞達法（Gauss-Seidel）進行一次疊代，求出每個匯流排的 電壓。（20 分）
三、⑴若某一輸電線路輕載時，其受電端電壓容易偏高，請列出一種改善方法，並簡 單說明之。（10 分）
⑵在不增建輸電線路的情形下，如何可就現有的輸電線路增加其輸送實功率的容量？ 請列出一種方法，並簡單說明之。（10 分）
⑴發電機內部電壓（即，反電勢）。（5 分）
⑵發電機傳送至無限匯流排的最大實功率。（5 分）

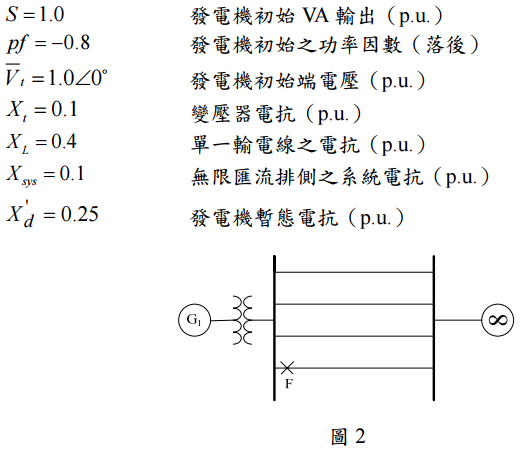

⑶若故障在電功率角 時清除，此系統是否會穩定，請用等面積法則計算說明。 （10 分） δ = 80o 此系統之相關參數如下： S =1.0 發電機初始 VA 輸出（p.u.） pf = −0.8 發電機初始之功率因數（落後） Vt = ∠ 1.0 0o 發電機初始端電壓（p.u.） Xt = 0.1 變壓器電抗（p.u.） XL = 0.4 單一輸電線之電抗（p.u.） X sys = 0.1 無限匯流排側之系統電抗（p.u.） 25.0 發電機暫態電抗（p.u.） ' X d
⑴計算此輸電線路等效 π 電路模型（Equivalent π circuit）之各參數及對應的 ABCD 參數。（8 分）
⑵計算此線路之突波阻抗（Surge impedance）及突波阻抗負載（Surge impedance loading）。（4 分）
⑶若受電端之電壓為 132kV，在功率因數 0.95 落後之條件下吸收 40MW 時，計算 送電端之電壓與電流相量（含大小及相角）。（8 分）
