100年 - 100 高等考試_三級_汽車工程：機動學#45668

科目：機動學 | 年份：100年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：機動學

選擇題 (0)

申論題 (5)

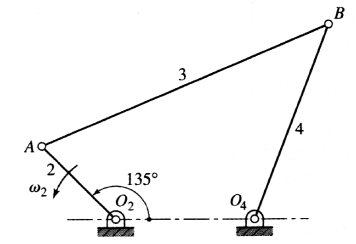

一、如圖之四連桿機構，AO2 = 6 cm，AB = 18 cm，BO4 = 12 cm，O2O4 = 8 cm。若桿 2 之角速度ω 2 = 200 rad/s ccw，求桿 3 與桿 4 之角加速度。（20 分）

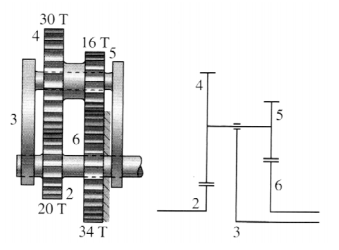

【已刪除】二、一行星齒輪系（其構造與相對應之簡圖如下圖所示），齒輪 2 之轉速為 250 rpm cw， 而齒輪 6 為固定不動。試計算行星臂（桿 3）的轉速與方向。（20 分）
三、在汽車的系統中何處可見到凸輪（cam）的應用？簡述其主要功用以及使用上之優 缺點。（20 分）
四、用圖說明當一對漸開線齒輪配合時，其接觸長（contact length）與兩基圓（base circles）、兩節圓（pitch circles）以及兩齒冠圓（addendum circles）間之相對關係。 （20 分）
五、說明對四連桿機構做函數合成（function generation）的涵意，並提出一個可用的設 計方法。（20 分）
